ライン・スポットに交差するような水管を作成する

［説明］

［制限］

［操作］

交差するラインの作成	交差するスポットの作成
分割用Ｏリングの配置	元の冷却穴のトリム・延長

---

	L字冷却管を配置する面を指示してください　〈1〉 スポット(ライン)を指示してください〈2〉 スポット(ライン)との交差点を指示して、水管のパラメータを設定してください〈3〉【確定】

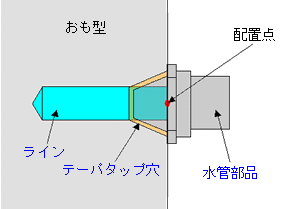

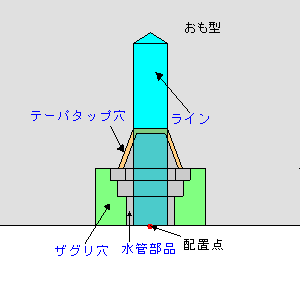

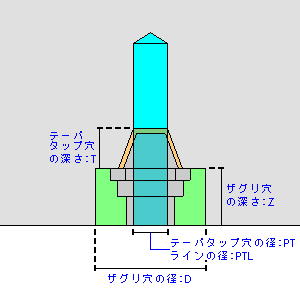

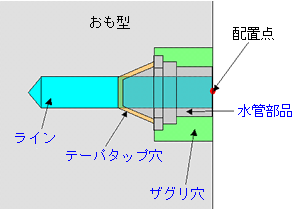

[オーバードリル長さ：0] [分割用Ｏリング] 　　入れ子側配置：しない 　　型板側配置：しない [元の冷却穴のトリム・延長：する] [水管部品を同時に作成する：する] 　　部品名称：KPM 　　部品を金型に埋め込む：する

---

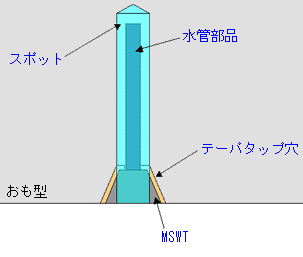

交差するスポットの作成

	L字冷却管を配置する面を指示してください　〈1〉 スポット(ライン)を指示してください〈2〉 スポット(ライン)との交差点を指示して、水管のパラメータを設定してください〈3〉【確定】
[オーバードリル長さ：10] [分割用Ｏリング：選択不可] [元の冷却穴のトリム・延長：しない] [水管部品を同時に作成する：しない]

---

分割用Ｏリングの配置

	L字冷却管を配置する面を指示してください　〈1〉 スポット(ライン)を指示してください〈2〉 スポット(ライン)との交差点を指示して、水管のパラメータを設定してください〈3〉【確定】
[オーバードリル長さ：0] [分割用Ｏリング] 　　入れ子側配置：する 　　型板側配置：しない [元の冷却穴のトリム・延長：しない] [水管部品を同時に作成する：する] 　　部品名称：JSW 　　部品を金型に埋め込む：する

---

元の冷却穴のトリム・延長

	L字冷却管を配置する面を指示してください　〈1〉 スポット(ライン)を指示してください〈2〉 スポット(ライン)との交差点を指示して、水管のパラメータを設定してください〈3〉【確定】
[オーバードリル長さ： 0] [分割用Ｏリング：選択不可] [元の冷却穴のトリム・延長：する] [水管部品を同時に作成する：しない]

• [オーバードリル長さ]では、水管どうしの交点から余分に掘り込む長さを指定します。

  [オーバードリル長さ：10] [分割用Ｏリング：作成しない] [元の冷却穴のトリム・延長：しない] [水管部品を同時に作成する：しない]	[オーバードリル長さ：0] [分割用Ｏリング：作成しない] [元の冷却穴のトリム・延長：しない] [水管部品を同時に作成する：しない]
  [オーバードリル長さ：10] [分割用Ｏリング：作成しない] [元の冷却穴のトリム・延長：しない] [水管部品を同時に作成する：しない]

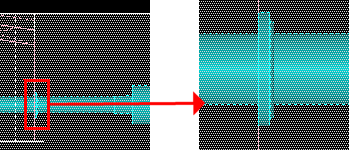

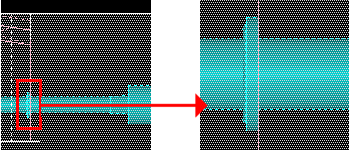

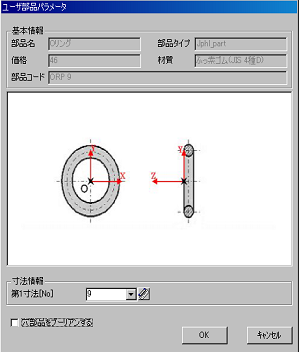

• [分割用Oリング]では、作成される水管が入れ子を通るときに選択可能になり、分割位置(入れ子側か型板側)にOリングを作成します。

  [オーバードリル長さ：0] [分割用Ｏリング：作成しない] [元の冷却穴のトリム・延長：しない] [水管部品を同時に作成する：しない]
  [オーバードリル長さ：0] [分割用Ｏリング：入れ子側配置] [元の冷却穴のトリム・延長：しない] [水管部品を同時に作成する：しない]
  [オーバードリル長さ：0] [分割用Ｏリング：型板側配置] [元の冷却穴のトリム・延長：しない] [水管部品を同時に作成する：しない]

• [元の冷却穴のトリム]では、選択位置まで既存の水管をトリムまたは延長するかを指定します。

  [オーバードリル長さ：0] [分割用Ｏリング：作成しない] [元の冷却穴のトリム・延長：しない] [水管部品を同時に作成する：しない]	[オーバードリル長さ：0] [分割用Ｏリング：作成しない] [元の冷却穴のトリム・延長：する] [水管部品を同時に作成する：しない]
