穴部品編集（MHOLE）

穴部品編集／穴部品編集（MHOLE）

部品の穴を穴定義パターンに従って編集する

［説明］

各部品配置コマンドにて部品と同時に作成される穴部品の径、ピッチ、オフセットの情報などを編集して穴部品を編集します。
編集ダイアログにて[同じ部品を一括編集する]にチェックが入っている場合には同じ部品を一括編集することができます。「同じ部品」とは配置点が同一平面上で、発注コードが同じ部品を表します。
穴定義パターンを定義できる部品は以下の通りです。
- エジェクタピン
- リターンピン
- 角・段付きエジェクタピン
- ボルト
- ガイドピン
- ガイドブシュ

定義できる穴の種類

エジェクタピン・リターンピン
リーマ穴、キリ穴、ザグリ穴

角・段付きエジェクタピン
リーマ穴、キリ穴、ザグリ穴、ストローク値
ボルト
ザグリ穴、キリ穴、タップ穴
ガイドピン
ザグリ穴

ヘッド付き

ストレートタイプ

ガイドブシュ
ザグリ穴

［制限］

［操作］

エジェクタピンの穴編集	ストレートガイドピン(ボルトの編集)
ストレートガイドピン(ガイドピンの編集)

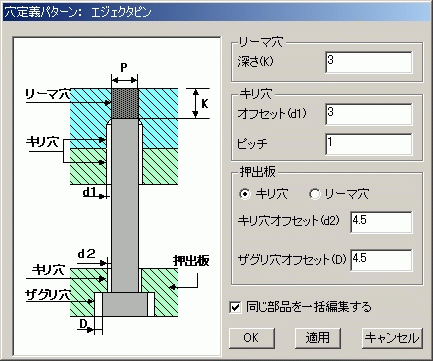

エジェクタピンの穴編集

穴定義パターンを編集する部品を指示してください〈1〉[OK]

　

　

　

　

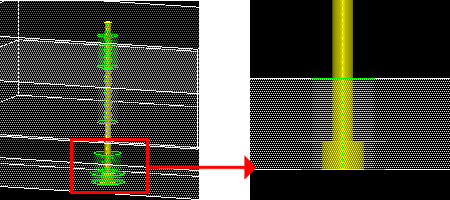

[編集前]

　


	[編集後]

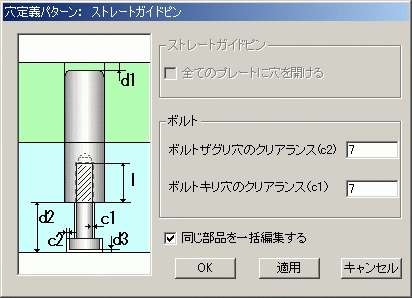

ストレートガイドピン(ボルトの編集)

穴定義パターンを編集する部品を指示してください〈1〉[OK]

　

　

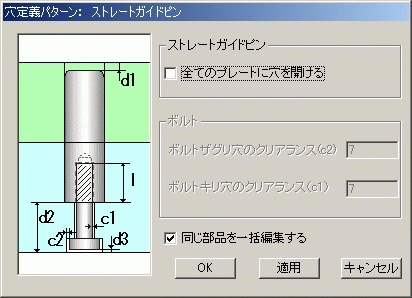

ストレートガイドピン(ガイドピンの編集)

穴定義パターンを編集する部品を指示してください〈1〉[OK]

　

　
