ガイドレールを作成する

［説明］

• 《スライドコア作成》で作成されたスライドコアに対して、ガイドレールを作成します。
• 配置するガイドレールのタイプを選択し、スライドコアの底面、側面、配置位置を指示します。
• ガイドレールは、選択したスライドコアに対して、指示した配置位置を基準に配置されます。
• ガイドレールは、スライドコアの両側のツバ部分に連続して配置できます。

• 配置するガイドレールのタイプは、標準部品から選択します。
• このコマンドでは、作成するガイドレールの方向を、スライドコアに合わせて配置しますが、寸法は、プロパティウインドウで選択した寸法のまま作成します。

［操作］

ガイドレール作成

---

ガイドレール作成

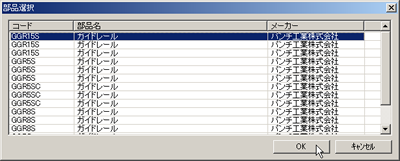

ガイドレールのタイプを選択してください 配置するガイドレールを選択します。 ここでは、「GGR15S−ガイドレール−パンチ工業株式会社」を選択しています。 選択したら[OK]をクリックします。

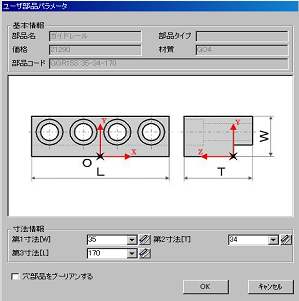

選択したガイドレールのプロパティウィンドウが表示されます。 「発注コード」の「選択」をクリックして寸法を変更します。 寸法の変更が終了したら、[OK]をクリックします。

スライドコアの底面を指示してください．〈1〉(FACE) スライドコアの側面を指示してください．〈2〉(FACE) ガイドレールの配置位置を指示してください．[入力モード：中心点]〈3〉 ガイドレールを配置する点を指示します。配置位置は、指示したFACE（ツバ側面）と同じ側のツバ、立ち上がり面とのEDGE上の点を指示します。

反対側のスライドコアのツバ部分に同じガイドレールを作成する場合、連続して配置できます。この場合、ツバの側面、配置点の順で指示します。
