ガイドピンを最適な長さで自動配置する

［説明］

［制限］

• ガイドピンを配置するプレート面は、平面的なFACEを指示してください。
• ガイドピンの配置面であるプレートと貫通させるプレートとは違うものにしてください。
• ガイドピンの長さが不足して、プレートを貫通しない場合は警告が出ます。
• ストレートタイプのガイドピンと同時に配置されるボルトは、「CB−六角穴付ボルト−株式会社ミスミ」が配置されます。

［操作］

ガイドピンの配置

ストレートガイドピンの配置

---

	ガイドピン配置面を選択してください〈1〉(FACE) ガイドピンを貫通させるプレートを指示してください　〈2〉(BODY)

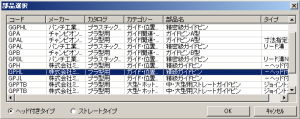

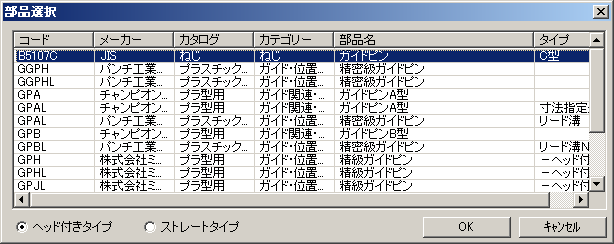

	ガイドピンの種類を選択してください
[ガイドピン：GPHL]
	カタログよりガイドピン径を選択してください
[D：8 ] [L：30 ] [N：5 ]

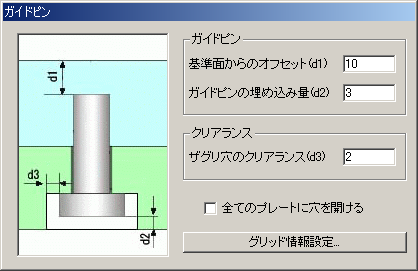

	パラメータをオプションに入力して、ガイドピンの配置位置を指示してください．　　〈3〉〈4〉　【確定】
[基準面からのオフセット：10] [ガイドピンの埋め込み量：3] [ザグリ穴のクリアリンス：2] [すべてのプレートに穴を開ける：しない]
	ガイドピンが配置されます。

---

	ガイドピン配置面を選択してください〈1〉(FACE) ガイドピンを貫通させるプレートを指示してください　〈2〉(BODY)

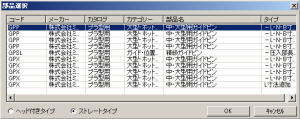

	ガイドピンの種類を選択してください
[ガイドピン：GPP]

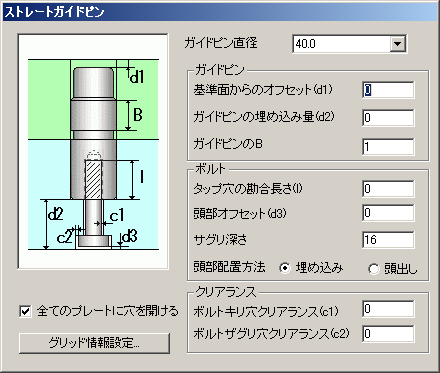

	パラメータをオプションに入力して、配置位置を指示してください〈3〉〈4〉【確定】
[ガイドピン直径：40.0] [ガイドピン：基準面からのオフセット：10] [ガイドピン：ガイドピンの埋め込み量：30] [ガイドピン：ガイドピンのB：10] [ボルト：タップ穴の勘合長さ：20] [ボルト：頭部オフセット：5] [ボルト：ザグリ深さ：21] [ボルト：頭部配置方法：埋め込み] [クリアランス：ボルトキリ穴クリアランス：1] [クリアランス：ボルトザグリ穴クリアリンス：1] [すべてのプレートに穴を開ける：する]
	ボルトの付いたガイドピンが配置されます。
