ロッキングブロックを配置する

［説明］

• ロッキングブロックを配置するスライドコアのEDGEを指示して、配置するロッキングブロックの種類を選択し、形状寸法を設定すると、スライドコアの配置方向に合わせてロッキングブロックが配置されます。
• ロッキングブロックを配置するEDGEとして指示したEDGEの中点が、ロッキングブロックの配置位置になります。
  配置位置を中点以外にする場合は、入力モードを変更してください。
• スライドコアを指示すると、ロッキングブロックの種類を選択するダイアログボックスが表示されます。
• ダイアログボックスからロッキングブロックの種類を選択して[OK]をクリックすると、選択したロッキングブロックに対応するプロパティウィンドウが表示されます。
• ロッキングブロックのスライド方向は、スライドコアのスライド方向と一致するように作成されます。

［操作］

ロッキングブロックの配置

---

ロッキングブロックの配置

ロッキングブロックを配置するEDGEを指示してください〈1〉 スライドコアを指示します。指示したEDGEの中点がロッキングブロックの配置基準点となります。

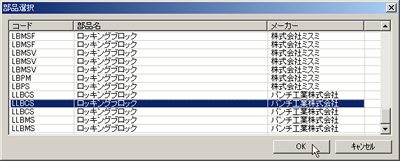

ロッキングブロックを選択してください 配置するロッキングブロックを選択します。 ここでは、「LLBCS−ロッキングブロック−パンチ工業株式会社」を選択しています。 選択したら「OK」をクリックします。

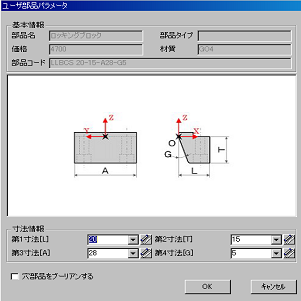

ロッキングブロックの寸法を選択してください． 選択したロッキングブロックのプロパティウィンドウが表示されます。 「発注コード」の「選択」を指示し、ここでは部品の寸法を「L=30」、「T=25」、「A=98」、「G=15」に変更します。 寸法の変更が終了したら、部品プロパティウィンドウの「OK」をクリックします。

ロッキングブロックが配置されます。
