スライドアンダーカット部の背面を指示してください 〈1〉(FACE)

スライドコアを配置するEDGEを指示してください　〈2〉

指示したEDGEの中点が配置基準位置として認識されます。

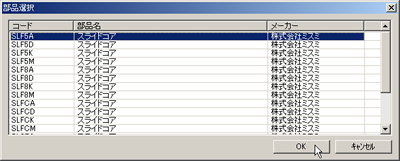

スライドコアを選択してください

配置するスライドコアを選択します。
ここでは、「SLF5A−スライドコア−株式会社ミスミ」を選択しています。
選択したら[OK]をクリックします。

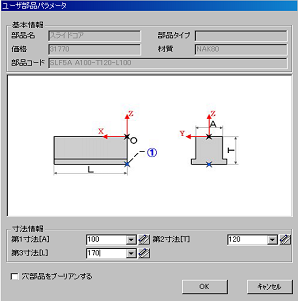

選択したスライドコアのプロパティウィンドウが表示されます。
「発注コード」の「選択」を指示し、ここでは部品の寸法を「A=100」、「T=120」、「L=170」に変更します。
寸法の変更が終了したら、部品プロパティウィンドウの「OK」をクリックします。
