冷却設計／水管部品作成（WHPRT）

水管に冷却関連部品を作成する

［説明］

• 指示した水管に冷却関連部品を作成します。
• 指示した水管に部品属性が付加されている場合には、ライン、スポットのどちらであるかを自動で判別します。

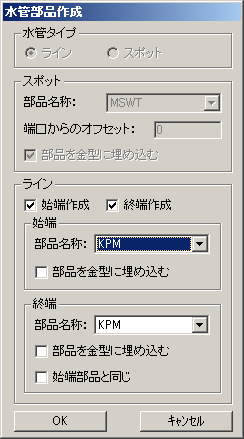

• [水管タイプ]では、水管のタイプを選択します。
  • [ライン]は、指示した水管がライン(横穴)である場合に選択します。
  • [スポット]は、指示した水管がスポット(縦穴)である場合に選択します。
• [スポット]では、部品を配置する水管タイプがスポットであった場合にスポットに配置する部品の設定を行います。
• [スポット：部品名称]で選択した部品がスポットの開口部に作成されます。この時、テーパタップ穴またはOリング穴も作成されます。
  • [ORP]を選択した場合は、Oリング穴が作成されます。
  • [ORP]以外を選択した場合は、テーパタップ穴が作成されます。
  • [BFP]、[BFPXR]、[BFPXG]を選択した場合は、[スポット径]で選択した値に対応する[MSWT]とテーパタップ穴も作成されます。
• [スポット：部品名称]で[BFP]、[BFPXR]、[BFPXG]を選択すると、[スポットの端口からのオフセット]にバッフル板の長さを算出するためのオフセット値を入力できます。
  バッフル板の長さは以下の式より算出されます。


計算された長さを上回り、さらに最も小さな長さの板が選択されます。

• [スポット：部品名称]で[KPM]、[JPS]を選択すると、[部品を金型に埋め込む]を選択することができます。チェックをすると部品は金型に埋め込まれて作成されます。この時、ザグリ穴も同時に作成されます。

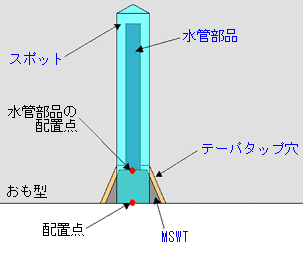

  スポットを作成する場合

[MSWT],[BFP],[BFPXP],[BFXG]を選択した場合	[ORP]を選択した場合

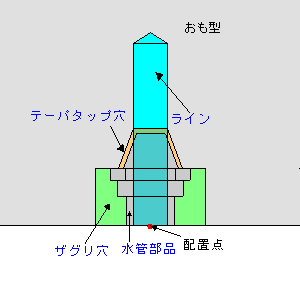

[KPM],[JPS]を選択した場合で部品を金型に埋め込まない場合	[KPM],[JPS]を選択した場合で部品を金型に埋め込む場合




• [ライン]では、部品を配置する水管タイプがラインであった場合にラインに配置する部品の設定を行います。

  • [始端作成]では、チェックを入れるとラインの始端側に水管部品を配置します。ラインが貫通タイプではない場合には、自動的にチェックが入ります。
  • [終端作成]では、チェックを入れるとラインの終端側に水管部品を配置します。ラインが貫通タイプではない場合は選択することができません。
• [ライン：部品名称]で選択した部品をラインの開口部側に作成します。この時、部品の径に合わせたテーパタップ穴も作成します。
• [ライン：部品名称]で[KPM]、[JPS]を選択すると、[部品を金型に埋め込む]を選択することができます。チェックをすると部品は金型に埋め込まれて作成されます。この時、ザグリ穴も同時に作成されます。
• [始端部品と同じ]にチェックを入れますと、終端側の水管部品は、始端側の部品設定と同じ設定になります。

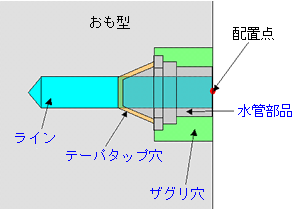

ラインを作成する場合


部品を金型に埋め込まない場合	部品を金型に埋め込む場合



• 部品の設定後、[OK]を指示すると、水管に指示した条件通りの水管部品が作成されます。
• 指示した水管に"水穴横(キャビ)" "水穴横(コア)"の部品属性が付加されている場合は[水管タイプ]は自動的に[ライン]が選択され、"水穴縦(キャビ)" "水穴縦(コア)"の部品属性が付加されている場合は自動的に[スポット]が選択されます。

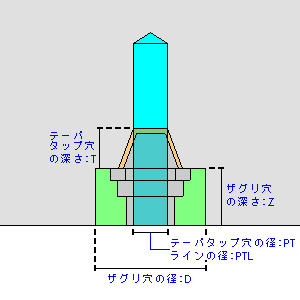

• 水管部品のパラメータは次の通りです。


選択した 水管部品 PT T 埋め込む場合 PT 実寸 D Z KPM 1 PT1/8 8.566 10 21 21 2 PT1/4 11.445 13 24 21 3 PT3/8 14.95 14 29 21 JPS 1 PT1/8 8.566 9 20 18 2 PT1/4 11.445 11 20 18 3 PT3/8 14.95 12 23 21 MSWT 1 PT1/8 8.566 7 - - 2 PT1/4 11.445 8.9 - - 3 PT3/8 14.95 10 - - 4 PT1/2 18.631 12 - - 6 PT3/4 24.117 14 - - 8 PT1 30.291 17 - - BFP - - - - - - BFPXR - - - - - - BFPXG - - - - - - ORP - - - - - - テーパ タップ穴 - - - - - - Oリング 穴 - - - - - -

• 作成されたライン、穴、水管部品は、それぞれ該当する水管関連のグループに登録されます。
• 環境設定の[拘束条件を自動的に付加する]にチェックが入っている場合には、指示した水管と作成される水管部品・穴にアセンブリ拘束が付加されます。


• 指示した水管の径に該当する水管部品が無い場合は、水管部品は配置できません。
• 指示した水管に"水穴横(キャビ)" "水穴横(コア)" "水穴縦(キャビ)" "水穴縦(コア)"以外の部品属性が付加されている場合には、水管部品は配置できません。

［操作］

水管部品の作成(スポット)

水管部品の作成(ライン)

---

水管部品の作成(スポット)

	スポット(ライン)を指示してください 〈1〉[OK] 水管を指示すると、ダイアログが出てきますので、パラメータを設定して[OK]を押します。
[水管タイプ：スポット] [スポット：部品名称：KPM] [スポット：部品を金型に埋め込む：OFF]
	設定した内容通りの水管部品が作成されます。

---

水管部品の作成(ライン)

	スポット(ライン)を指示してください 〈1〉[OK] 水管を指示すると、ダイアログが出てきますので、パラメータを設定して[OK]を押します。
[水管タイプ：ライン] [ライン：始端作成：ON] [ライン：終端作成：ON] [ライン：始端：部品名称：MSWT] [ライン：終端：始端部品と同じ：ON]
	設定した内容通りの水管部品が作成されます。

---
