冷却設計／スポット作成（WHSPOT）

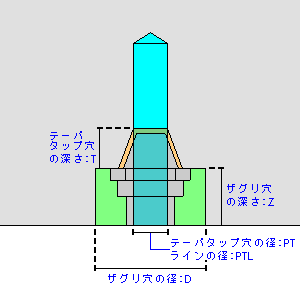

スポットを作成する

［説明］

［制限］

［操作］

オフセット入力 長さ指定
水管部品の同時作成 スポットを入れ子で分割する

オフセット入力

スポットを配置する面を指示してください．　〈1〉(FACE)

スポットを配置する面を指示します。
　

スポットの配置位置を指示してください．または囲んでください．【確定】で作成します　〈2〉〈3〉〈4〉〈5〉【確定】

モードがワークプレーンモードに切り替わります。

スポットの配置位置を指示します。配置位置を指示する毎にスポットが作成されます。

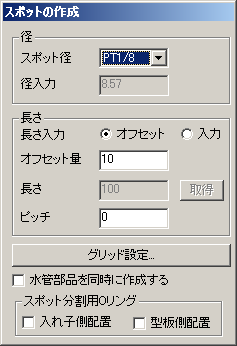

[径：スポット径：PT1/4]
[長さ：長さ入力：オフセット]
[長さ：オフセット量：30]
　
指定したオフセット量分オフセットしたスポットが作成されます。

長さ指定

スポットを配置する面を指示してください．　〈1〉(FACE)

スポットを配置する面を指示します。
　

スポットの配置位置を指示してください．または囲んでください．【確定】で作成します．　[取得]

ここでは、画面上を指示してスポットの長さを指定します。
　

長さを計算する位置を指示してください．〈2〉【確定】

ここでは、あらかじめ作成しておいたスポットの長さを表す線分の端点を指示します。
　

スポットの配置位置を指示してください．または囲んでください．【確定】で作成します　〈3〉〈4〉【確定】

モードがワークプレーンモードに切り替わります。

スポットの配置位置を指示します。
　
指定した長さのスポットが作成されます。

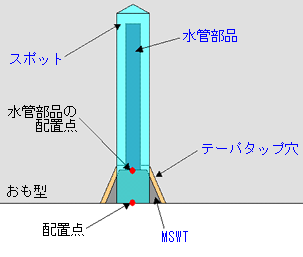

水管部品の同時作成

スポットを配置する面を指示してください．　〈1〉(FACE)
　

スポットの配置位置を指示してください．または囲んでください．【確定】で作成します．　〈2〉〈3〉〈4〉〈5〉【確定】

モードがワークプレーンモードに切り替わります。

スポットの配置位置を指示します。配置位置を指示する毎にスポットが作成されます。
[径：スポット径：PT1/4]
[長さ：長さ入力：オフセット]
[長さ：オフセット量：30]
[水管部品を同時に作成する：ON]
　

水管部品のタイプを選択してください．[OK]

同時に作成する水管部品を選択し、[OK]をクリックします。
　
水管部品の付いたスポットが作成されます。

スポットを入れ子で分割する

スポットを配置する面を指示してください．　〈1〉(FACE)

スポットを配置する面を指示します。
　

スポットの配置位置を指示してください．または囲んでください．【確定】で作成します．　〈2〉〈3〉〈4〉〈5〉【確定】

モードがワークプレーンモードに切り替わります。

スポットの配置位置を指示します。配置位置を指示する毎にスポットが作成されます。
[径：スポット径：PT1/8]
[長さ：長さ入力：オフセット]
[長さ：オフセット量：10]
[水管部品を同時に作成する：ON]
[ライン分割用Oリング：入れ子側配置]
　

水管部品のタイプを選択してください．[OK]

同時に作成する水管部品を選択し、[OK]をクリックします。
　
　

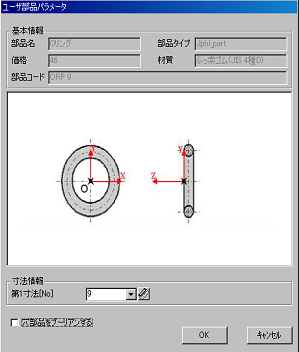

おも型と入れ子の境目に配置されるOリング穴のプロパティウィンドウが表示されます。

部品プロパティウィンドウの初期値はスポットの径になっていますので、そのまま「OK」をクリックします。
　
入れ子で分割されたスポットが作成されます。
