移動フィーチャ

説明
[部品作成モード]で[移動]を実行すると、移動フィーチャが作成されます。
＊移動時にコピーをした場合は、移動フィーチャは作成されません。複数コピーした場合の基準の状態が管理できないためです。
パラメータ
キー名 フィーチャのシステム用名称です。現在利用されていないので、任意の値で問題ありません。
名称 フィーチャの表示用の名前です。主にパーツツリーで使用されます。目的などに応じて分かりやすい名称を自由に付けることができます。
座標変換情報 なし
フィーチャ・タイプ 応用型（固定値）
フィーチャ基準データム フィーチャを作成したときのシステムのカレント データムの名称が表示されます。データムが削除されていると「該当なし」と表示されますが、データム情報は内部的に保持しています。
関連情報名 移動されたフィーチャの座標変換情報の名称
座標変換タイプ 座標変換のタイプです。[移動タイプ 、回転タイプ］の二つのタイプがあります。
移動方向 移動方向の方向ベクトルです。
移動量 移動の量です。
移動フィーチャ作成例

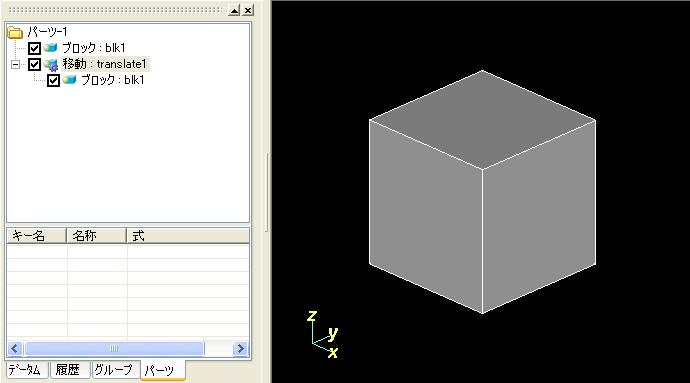

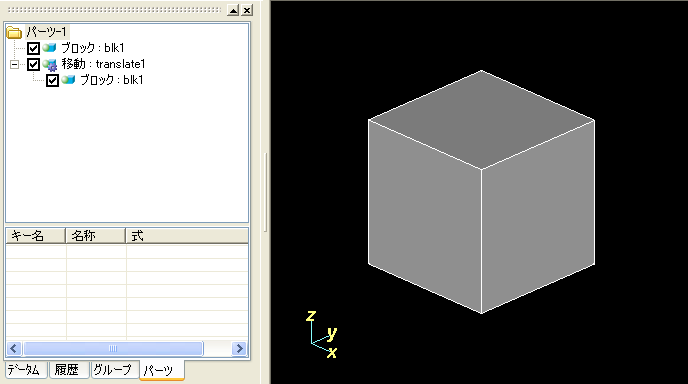

移動方向がX軸方向で、移動量が１０でブロックフィーチャに移動フィーチャを作成するのを示します。

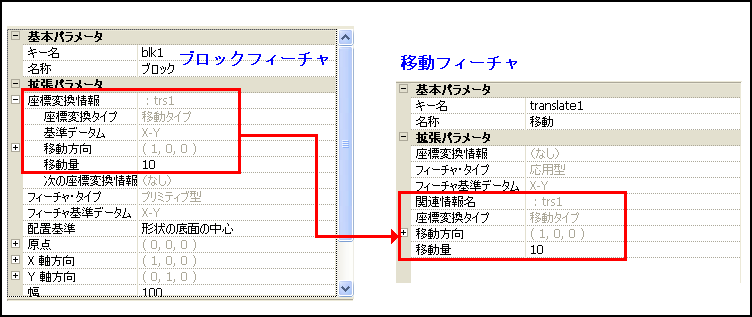

移動フィーチャが持つ移動情報は移動されたブロックフィーチャの座標変換情報と同じです。一方の情報が変更されると、もう一方も変更されます。
移動フィーチャの移動方向と移動量の値を普通の寸法と同じように変数で定義できます。
