標準ユーザ部品定義表

標準ユーザ部品を定義する際に、必ず定義しなければならない寸法の一覧を示します。部品タイプの値は、[MoldUserPartsControl.xml]ファイルに作成した部品を追加する際の部品タイプ（part_type タグのname 属性の値）を表します。

<user_part>

<part_type name="BOLT_A"> ←ボルトタイプの部品

<model file="user_bolt/UserBoltPart1.upt" /> ←ボルトタイプのユーザ部品とそのファイル名
<model file="user_bolt/UserBoltPart2.upt" /> ←ボルトタイプのユーザ部品とそのファイル名

</part_type>

</user_part>

部品タイプ	部品名	定義する寸法一覧			部品外観
部品タイプ	部品名	システム寸法名	優先度	値指定必要フラグ	部品外観

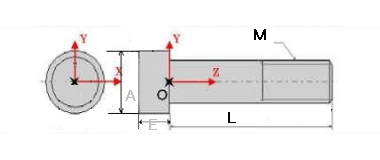

BOLT_A	ボルト	M	1	true
		L	2	true
		A	3
		E	4

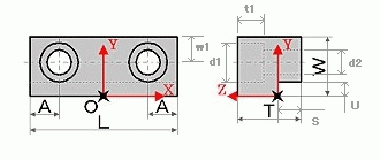

MKGL_A	溝付きガイドレール２穴	W	1	true
		T	2	true
		L	3	true
		A	4	true
		S	5
		U	6
		d1	7
		d2	8
		t1	9
		w1	10

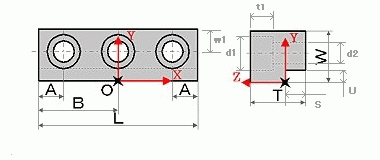

MKGL_B	溝付きガイドレール３穴	W	1	true
		T	2	true
		L	3	true
		A	4	true
		B	5	true
		S	6
		U	7
		d1	8
		d2	9
		t1	10
		w1	11

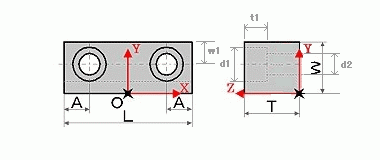

MKGL_C	溝なしガイドレール２穴	W	1	true
		T	2	true
		L	3	true
		A	4	true
		d1	5
		d2	6
		t1	7
		w1	8

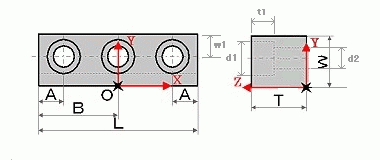

MKGL_D	溝なしガイドレール３穴	W	1	true
		T	2	true
		L	3	true
		A	4	true
		B	5	true
		d1	6
		d2	7
		t1	8
		w1	9

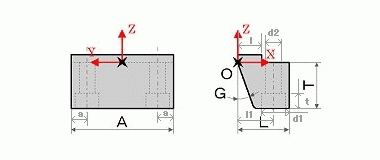

MKLB_A	ロッキングブロック	L	1	true
		T	2	true
		A	3	true
		G	4	true
		a	5
		l	6
		l1	7
		d1	8
		d2	9
		t	10

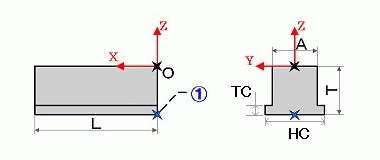

MKSL2_A	スライドコア	A	1	true
		T	2	true
		L	3	true
		TC	4	true
		HC	5	true

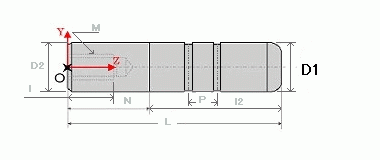

MKGP_A	ガイドピン -ストレートタイプ-	D1	1	true
		D2	2
		L	3	true
		N	4	true
		l2	5
		M	6
		P	7
		l	8

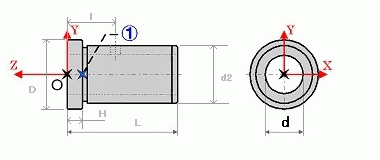

MKGB_A	ガイドブシュ	d	1	true
		d2	2
		D	3
		H	4
		L	5	true
		l	6

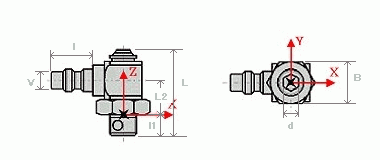

WHPRT_A	冷却プラグ	No	1	true
		V	2
		l	3
		L	4
		L2	5
		B	6
		d	7
		l1	8
