平坦部に走査線の経路を作成します。
画面上をマウスでクリックすると、各パラメータを説明します。

機能
アプローチ
回避
注意・制限

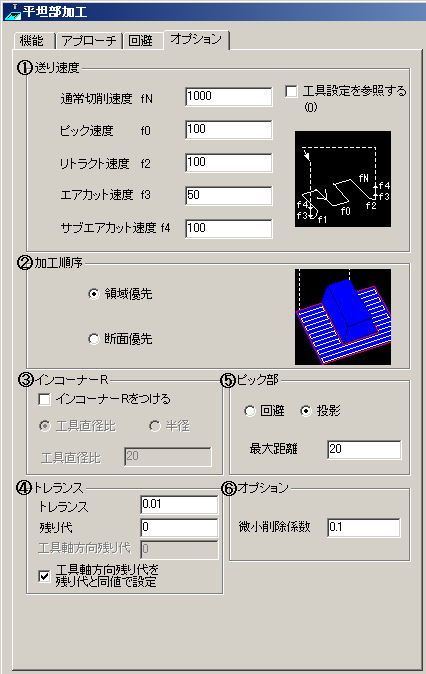

送り速度
送り速度を設定します。

通常切削速度：
切削速度を入力します。

工具設定を参照する：
工具パラメータに設定されている送り速度を参照するかどうかを設定します。
工具パラメータの［送り速度］を参照する場合、［通常切削速度］には、その値が反映されます。

ピック速度：
アプローチ速度・ピック速度を入力します。

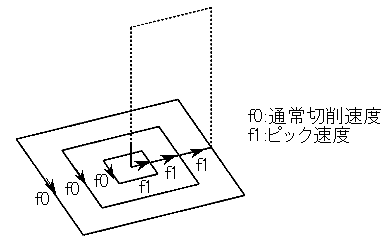

切削前のアプローチ部や、カットアプローチ部につく送り速度です。または、ある断面から次の断面に移るときのピック部分につく送り速度です。エアカットタイプがジグザグまたは逆斜め切込みのときは、切込み部分につく送り速度です。

リトラクト速度：
3D円弧アプローチ設定でのリトラクト部分につく送り速度です。

エアカット速度：
エアカット速度を入力します。
エアカット[直接]を指定している場合に付く送り速度です。

サブエアカット速度：
サブエアカット速度を入力します。
エアカットをサブエアカット付きにしている場合、サブエアカットの部分に付く送り速度です。

加工順序

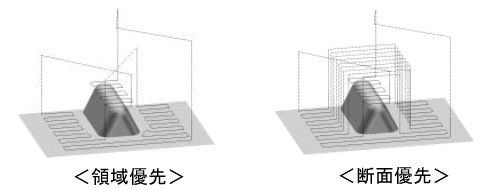

加工優先方向を設定します。

領域優先：
加工方向の断面が分かれたとき、領域を優先して経路を作成します。

断面優先：
加工方向の断面が分かれたとき、早送りで回避し、加工方向を優先して経路を作成します。

インコーナーR

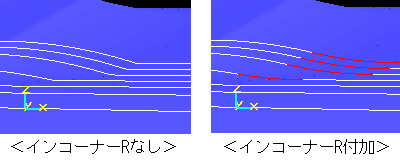

走査線経路のインコーナー部分に円弧を付けます。

インコーナーＲをつける：
経路のインコーナー部に円弧を付けます。高速切削での減速回避、コーナー部での削り込みを防止します。

工具直径比：

工具直径比：
インコーナーに付く円弧の大きさ（半径）を工具直径に対する比率（％）で設定します。 例えば、工具直径比が20(%)の場合、工具の直径が50ならば、インコーナーに付く円弧の半径は10となります。

半径：

半径：
インコーナーに付く円弧の大きさ（半径）を指定します。

トレランス
トレランスを設定します。

トレランス：
曲面上で、経路を作成するときの許容誤差を入力します。曲面との誤差がこれ以下になるように計算します。この値を大きくすると、基の曲面形状との誤差が大きくなり、加工表面が粗くなります。
小さくすると誤差は小さくなりますが、経路のアイテム数が多くなりＮＣデータ量も多くなります。

残り代：
曲面に対する残り代（仕上げ代）を入力します。
工具コーナー半径以下のマイナス値を入力することもできます。

工具軸方向残り代：
工具軸方向の残り代を指定します。
工具軸方向とXY方向残り代を別の値にする場合、まず、XY方向残り代を「残り代」に指定し、次に「工具軸方向残り代」に値を入力してください。
下図のように平坦面を先に仕上げて、後で側面の残り代分を加工したい場合には、残り代に任意の値、工具軸方向残り代には0を指定にて経路作成できます。

<残り代>0、工具軸方向残り代=0の例>

工具軸方向残り代を残り代と同値で設定：
工具軸方向の残り代と残り代を同じ値に指定します。
チェックを入れた場合、 工具軸方向残り代の設定は灰色表示となり、残り代の入力値が両方の残り代に反映されます。

　

ピック部
ピック部の設定は以下の2種類から選択します。

回避：
ピック部を回避高さまで早送りで作成します。

投影：
ピック部を投影して切削送りで作成します。

最大距離：
連結投影を行う最大距離を入力します。
設定された値よりも離れている場合は、回避高さまで回避して連結します。

「水平加工モードを使用する」を指定している場合
「水平加工モードを使用する」を指定した場合、ピック部の形状タイプが通常と異なります。
水平加工モードの場合は、最大距離の指定はできません。

「水平加工モードを使用する」を指定時のピック部

「水平加工モードを使用する」を指定の場合、ピック部の形状タイプを以下の3種類から選択します。

線分：
ピック部の経路を線分で作成します。

円弧：
ピック部の経路を半円で作成します。

Ｓ字：
ピック部の経路をＳ字で作成します。

オプション

微小削除係数：
微小削除係数に入力した値をもとに、微小経路を作成するかどうか設定します。
工具直径と経路の長さを比較し、下記の条件が成立した経路は作成されません。

経路長さ＜工具直径×微小削除係数
