部分加工の目的で、底面に沿った仕上げ経路を作成します。
画面上をマウスでクリックすると、各パラメータを説明します。

機能
回避
オプション
制限項目

Zアプローチ(属性)

Zアプローチタイプの設定は「垂直」「スパイラル」「経路沿い」の3種類から選択します。

垂直：
Ｚ方向に垂直に切込みます。

スパイラル：
Ｚ方向へスパイラル状に切込みます。

　

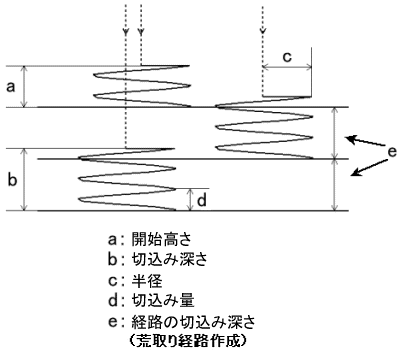

半径：
スパイラルの半径を入力します。

切込み量：
スパイラルの1周回当たりの切込み量を入力します。

開始高さ：
1段目の領域加工へ切込むスパイラルアプローチの開始高さを、1段目からの距離で入力します。

　

形状沿い
［アプローチタイプ］−［形状沿い］の時に設定します。

傾斜角度：
ＸＹ平面に対する斜め切込みの勾配角度を入力します。

開始高さ：
1段目に対する形状沿いのアプローチを開始する位置を、1段目からの相対高さで入力します。

　

底面仕上げでは、経路全体のうち最初に工具が侵入する場所と、最後に工具退避する位置にアプローチ・リトラクを付加しますが、それ以外の回避となる部分では形状沿い、スパイラル、３次元円弧アプローチを指定することにより安全な加工が行えます。

　

ＸＹアプローチ(属性)

オーバーラップ：
チェックを付けると、オーバーラップ量を指定できます。

アプローチ点

チェックすると、アプローチ点X,Yを数値指定します。
[指示]を押すとSpace-E/Modelerから座標を指示します。
登録した部位を加工する前に、工具が降下する位置に付加します。底面を複数箇所で離れた位置に指定すると、各部位ごとにアプローチ点を経由して加工開始します。

　

直接：
水平アプローチをつけない経路を作成します。

直角：
水平アプローチは切削経路に対して直角方向から進入する経路を作成します。

円弧を挿入する：
円弧アプローチを設定します。 円弧アプローチとは、形状の接線方向から工具を近づけるための円弧です。

挿入位置： [直接]のモードの場合は指定できません。

接点：直角に接するように円弧を挿入します。
交点：直角の交点部に円弧を挿入します。

半径：
円弧アプローチの半径を入力します。 0を入力すると円弧は付きません。
中心角度：
円弧アプローチの角度を入力します。 0を入力すると円弧は付きません。
円弧中心を経由する：
円弧中心を通るアプローチを作成できます。

	アプローチ点指定なし （システムが自動決定）	アプローチ点指定時 （赤印から開始)

　

登録した部位を加工する前に、工具が降下する位置に付加します。底面を複数箇所で離れた位置に指定すると、各部位ごとにアプローチ点を経由して加工開始します。

　

XYアプローチ
アプローチ要素（直線−１、円弧、直線−２）にチェックを付けると、指定したタイプの組み合わせに応じたアプローチを付加できます。

直線−１：

長さ
直線−１の部分の長さを指定します。

角度
直線−１の部分の進行方向に対する角度を指定します。

円弧：

半径
円弧半径を指定します。

中心角度
円弧の中心角度を指定します。

方向
円弧を付ける方向を進行方向に対する向きを選択します。

右

左

　

直線−２：

長さ
直線−２の部分の長さを指定します。
角度
直線−２の部分の進行方向に対する角度を指定します。

３Ｄ円弧アプローチ

アプローチを付ける
チェックを付けると、3D円弧アプローチを出力します。

半径：
3D円弧アプローチの半径を指定します。

OFF	ON

　

注意）加工対象面を２か所以上の離れた位置に設定しても、アプローチは、１つの機能パネルに１個のみの設定となっています。
