Space-E/Modelerのメニュー

７．フォルダタブ　

• モデルをオープンすると、タブが1つずつ追加されます．
  タブの番号は、オープンした順番に1からナンバリングされます．


  モデルを4つオープンした状態



• タブにカーソルを合わせると、モデル名称が表示されます．
  タブが白い箇所がカレントモデルです．
  （ここでは、3番目のタブ（sample）がカレントモデル）



  カレンモデル以外にカーソルを合わせた場合は
  そのタブのプレビューも表示されます．





• タブをクリックして、作業するモデルを切り替えられます．



  2番目のタブがカレントモデルです．		3番目のタブをクリックし、カレントモデルを切り替えます．




• モデルを閉じた場合は、そのモデルのタブが消えます．



  2番目にオープンしたモデルを閉じます．		2番目のタブが消えます．

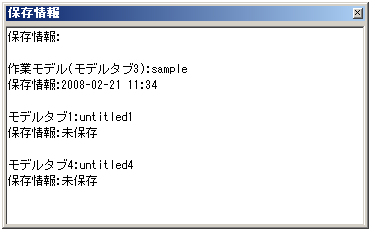

• 左端のアイコンをクリックすると保存情報パネルが表示されます．



  パネルにはモデルタブ番号、ファイル名、保存した時間などの情報が表示されます．




８．メッセージエリア

コマンド起動中に入力要求のガイドメッセージが表示されます．

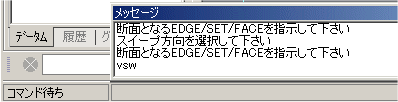

矢印をクリックすると、これまで行ったオペレーションのメッセージが表示されます．

もう一度矢印を押すと、メッセージパネルは閉じます．

９．属性設定メニュー

を指示すると、属性制御パネルが表示されます．
属性制御パネルでは、 アイテムの表示属性（クラス、カラー、線種、線幅）を制御します．

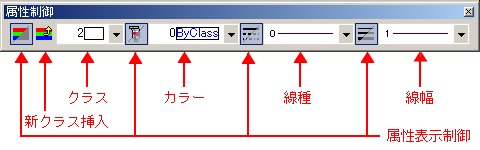

属性制御パネル

もう一度 を指示すると、属性制御パネルは閉じます．

また、 を指示すると、使用していないクラスの中で、最も数字の小さいクラスが設定されます．

属性制御パネルの詳細については、〈パネル／属性設定〉を参照してください．

１０．システムメッセージエリア

入力操作に対する確認メッセージが表示されます．

１１．モデリングエリア

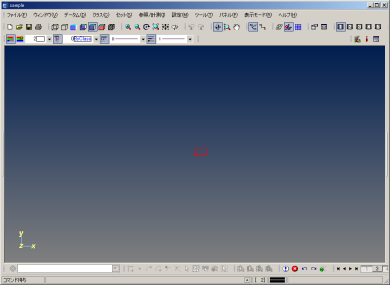

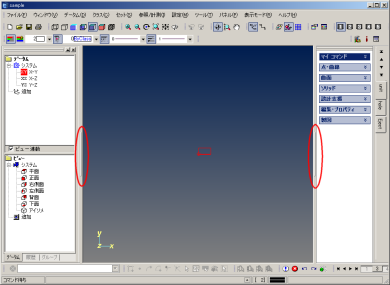

ロールアップバーを押すことにより、左右のワークスペースをロールアップして、モデリングエリアを拡大できます．

再度、ロールアップバーを押すと元に戻ります．

１２．カーソル位置表示

座標値入力モードのとき、カーソルがモデリングエリアのどの位置にあるのかを座標で表示します．
座標値は、モデル座標系で表示されます．
