｜説明｜制限｜操作｜オプション｜

電極設計／加工指示図(ELARON)

電極の加工指示図を作成する

［説明］

• キャビ形状またはコア形状と電極を指示して、電極の加工指示図を作成します．
• 電極を複数指示することで、それらの加工指示図を一度に作成することができます．

［制限］

• 電極ではない形状の加工指示図を作成することはできません．
  作成したい場合は、《電極設計／電極情報編集》コマンドで、電極として扱えるようにします．

［操作］

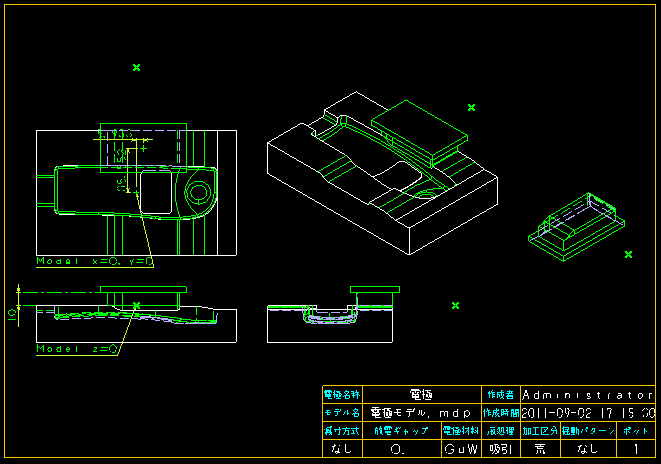

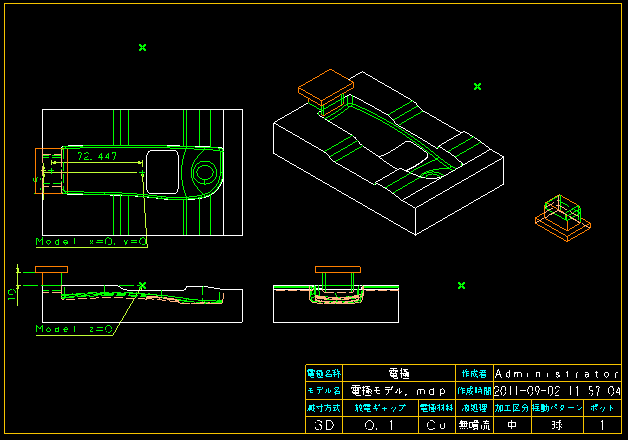

加工指示図作成

加工指示図作成

キャビまたはコアブロックとなるFACE/BODYを指示してください.または囲んでください． 〈1〉【確定】 　 　 　 　 　 　 電極を指示してください.または囲んでください． 〈2〉〈3〉【確定】
