形状評価／穴公差ファイル作成(HOLCD)

部分色ごとに穴タイプおよび公差を指定して、穴公差ファイルを出力します

［説明］

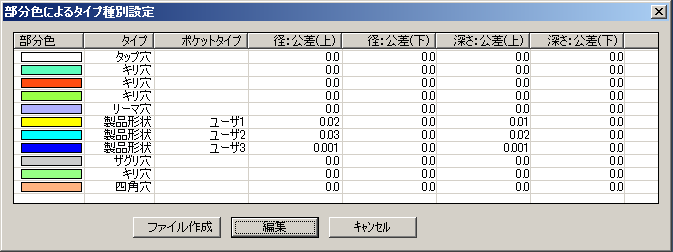

• 部分色を付いている面を指示し、タイプと公差を指定します．

• [部分色]では、選択された面の部分色を表示させます．
• [タイプ]では、穴の種類を選択します．種類としては、ザグリ穴、リーマ穴、回り止め穴、キリ穴、四角穴、タップ穴、製品形状の七つがあります．
• [径：公差（上）]、[径：公差（下）]、[深さ：公差（上）]、[深さ：公差（下）]では、それぞれの公差を設定します．
  設定しない場合は、すべての値が"０"で扱われます．

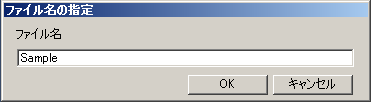

• [ファイル作成]では、公差ファイルを作成します．このボタンを押すと、ファイル名を指定するパネルが表示されます．

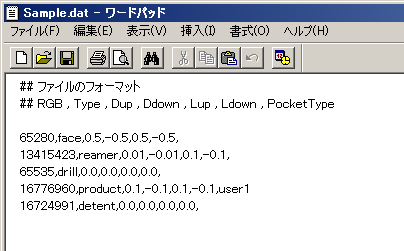

  保存する場所は現在のプロファイルフォルダ下のholerc\hole_type_toleranceというフォルダとなります．
• [キャンセル]では、部品色によるタイプ種類設定パネルを閉じます．
• [編集]では、以前登録したファイルを読み込み編集することできます．
• [ポケットタイプ]では、CAM側での加工属性を定義できます．
  Space-E/CAMのヘルプ→標準加工→工程設計→加工フィーチャパレットの操作→その他詳細説明を参照してください．

［操作］

ファイル作成

---

ファイル作成

FACEを指示してください　〈1〉〈2〉〈3〉〈4〉〈5〉

タイプ及び公差を設定します． ファイル作成を押します．

「OK」を押します．

---
