CAD側のフィーチャ認識

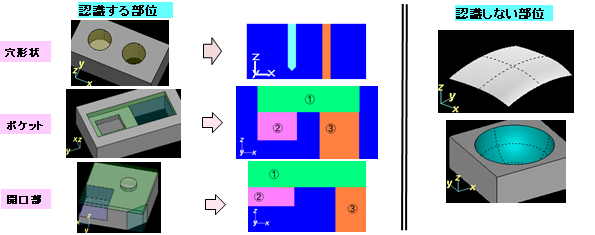

• ポケット形状の認識について

  • モデル形状はソリッドモデルだけでなく、サーフェイスモデルでも認識可能です。
  • 水平面を基準として、その水平面（底面）に関連する側面よりフィーチャ(ソリッド)を作成します。形状の水平面高さで分割し階層化したものがフィーチャ(加工部位)となります。
  • 底面が傾斜しているものや、底面が平面的でない部位は、穴・ポケット・開口部には分類せず、「その他」として分類されフィーチャ認識されません。
  • ワーク形状（モデル形状のMinMax）を参照して、切り欠き部を認識することができます。


• 穴形状の認識について
  • モデルの円筒形状を探して認識します。


  穴の種類は、穴径や穴形状、公差ファイルに依存しますので、詳細は後で説明します。

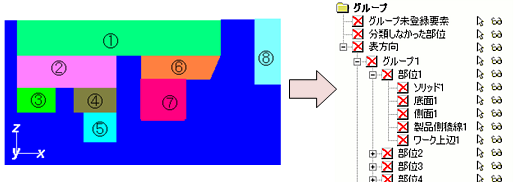

• グループツリーでの表示

  ツリーは穴、ポケット、開口部の場所ごとで、かつ、階層が高い順に配置します。


• ポケットの最小Ｒ、最小幅の情報

  底面の形状から、最小Ｒ、最小幅を求めてCAM側に情報を渡します。
  CAM側で、部位に割り当てる工具を、この最小Ｒ，最小幅から参照して工具検索可能です。
  最小Ｒは、稜線を円弧化できる範囲で検出します。
  最小幅は、ボス、ポケットの稜線の直線が平行している部位や、円弧中心一致する（ドーナツ状などの）場合、その幅から検出します。

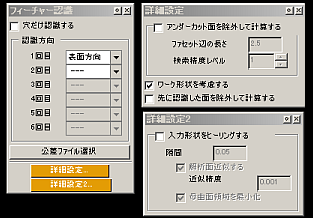

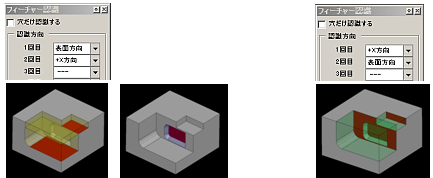

• CADフィーチャ認識方向

  • 認識方向の優先順をオプションにより指定します。

    複数方向から認識する場合や、モデルにアンダーの部分がある場合、詳細設定パネル→「アンダーカット部を除外する」をONに指定します。
    上位優先側で認識された部位は、他の方向からは認識されません。
    ＸＹＺ軸方向以外の任意方向から認識する場合は、フィーチャ認識時に認識方向となるデータムを指定します。
    認識方向により、アンダーカット部分となる個所はフィーチャ認識から除外されます。



    「1回目」 「表面方向」 「２回目」 「+X方向」		「1回目」 「+X方向」 「２回目」 「表面方向」
    「表面方向」	「+X方向」	「+X方向」 この場合+X方向のみからフィーチャ認識

  　

  • アンダーカット部がないモデルの場合、 「アンダーカット部を除外する」をOFFにすると、処理速度が速くなります。


  　

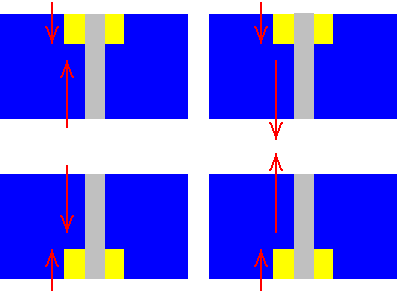

  ※アンダーカット部があるモデルで表面から加工できる部分のみ認識したい場合でも、「表面方法」、「裏面方向」の両方を指定することを推奨します。もし、片側方向からのみ認識させようとした場合、下図のような貫通ポケットの部分や貫通した２段穴を認識できません。



  • ＣＡＭ側の加工フィーチャツリーで、配置方向の切り替え→「別方向から加工」で加工する方向を変えたい場合、アンダーカット部がなくても、認識方向を複数方向に指定する必要があります。
    CAD認識で指定していなかった方向へは変更できません。

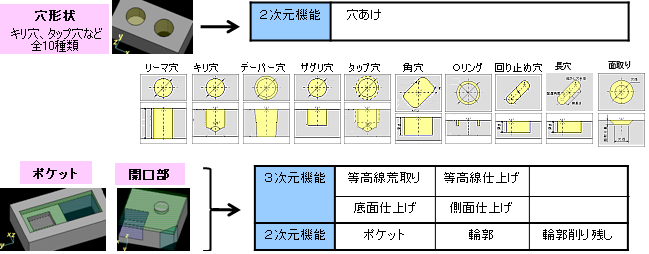

• CAM側の形状パターン割り当てと工程出力例

  ・工程に出力できる経路作成機能は以下の１２種類です。 本ページ後部にてフィーチャ種一覧を記載しています。



  ・ターゲットの機能は形状パターンＤＢで機能ファイルを登録しておきますが、工程作成のとき、指定した機能に応じたモデル、加工範囲、Ｚ範囲を、CADから得た情報を元に自動で割り当てます。

・機能パラメータは、機能パラメータのＤＢで指定した機能ファイルの内容を参照します。

・割り当てる工具は、ＣＡＤ側で検出した形状寸法や、最小Ｒ，最小幅から数式指定にて検索します。

・穴全体が先か、ポケット全体を先に加工するかを選択可能です。

・穴の加工開始位置は自動でワーク表面に指定できます。

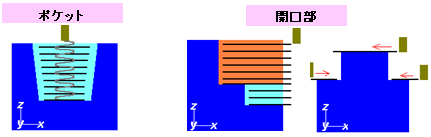

＜加工部位に応じたアプローチ方法の指定例＞
・ポケット機能の場合、ポケット部位はスパイラルでアプローチ
・開口部は、輪郭削り残しや輪郭機能にて延長量指定
・上面だけ仕上げる場合、外に広げた領域で外側から加工


・下穴加工＋２次元、３次元機能で加工
データベース編集の「(13)2D3D機能　／　穴あけ加工」、「(14)アプローチ点登録する」に記載しています。



・最適化、ポストも各工程に指定可能です。工程設計→メニュー→ファイル→システム設定→「新規工程作成時に最適化追加行う」「同ポスト追加行う」　の設定に準じます。
穴あけ工程の最適化は、「レポート算出を行う」のモードのみ可能です。

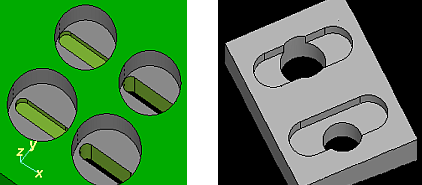

・Space-E/Modeler側が長穴として認識するのは上段が円筒穴、下段が長穴のケース、あるいは下段が円筒穴との組み合わせパターンのみです。



• 表面裏面の考え方

  加工フィーチャ機能には、基本的には表面から裏面へ貫通した穴の自動管理に対応していません。

  例えば、ザグリ＋リーマ穴貫通のパターンにて、リーマ穴貫通を裏側から先に加工したい場合、形状パターンデーターベースで登録などにて、自動で分離、裏側から加工するよう配置することはできません。

  この場合、プルダウンメニュー[配置方向の切り替え]-[逆方向から加工]にて貫通穴を表面からの加工に切り替えてください。


  自動ではできない 手動で分離、逆方向へ	ＣＡＤ認識、 ＣＡＭ受け取りの状態は止めの空いている方からとなる

  　

  また、いくつかのケースでは、CAD で予め穴深さを調整も可能です。

  表裏両側から認識のケースで、CAD で事前に穴の状態をフィーチャ認識(PKTP) で事前に認識した後、穴の深さを 部品編集(MODPARTS)で変更することで穴形状の深さを変更できます。

• CAM側で取り込んだ形状の穴やポケットの寸法は変更できません。

モデル形状が変更となった場合、CADでフィーチャ認識再実行と、CAMへ取り込み直しが必要です。

フィーチャ認識コマンドの詳細については、CAD側のポケット・プロファイル認識コマンド(pktp)の欄を参照してください。

　

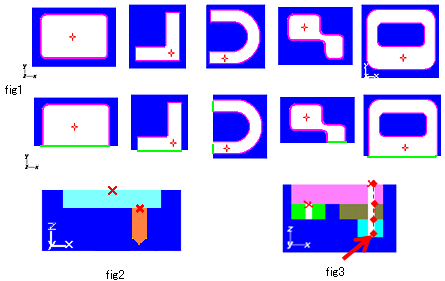

• ポケットの基準点

  • ポケットの基準点は、CAM側で決めています。
    底面稜線の形状を元に、稜線の内側で、かつ稜線から遠い点を算出しています。
    これは、開口部の場合も同様です。fig1
    ポケットの基準点は、ポケットの下穴加工や、アプローチ点登録で参照します。
  • ポケットの下部に穴形状が位置していても、穴形状の基準点と一致しません。fig2
  • ポケットと開口部が複数段で構成されている場合、上層のポケットの基準点は一番深いポケットの基準点に合わせます。fig3
    (但し、各段で穴あけ工程作成される制限があります。)



• 公差ファイル選択、公差参照、ポケットタイプ参照

  CAD画面でフィーチャ指示するときに、公差ファイル選択があります。
  これはソリッドにあいたポケットや穴に部分色を指定し、CAD側の穴公差ファイル作成コマンドで色と穴種別、ポケットタイプ、公差の情報を関連づけすることで、部位ごとに意味を持たせた情報としてCAMに受け渡しする目的のものです。

  ・穴形状は円筒面部分に指定した部分色と照合します。

  ・ポケットタイプは底面に指定している部分色と照合します。

  ・側面の部分色は、「径方向公差上限」「径方向公差下限」と照合してＣＡＭに渡ります。
  　底面の部分色は 、「深さ方向公差上限」「深さ方向公差下限」と照合してＣＡＭに渡ります。

  ・複数の部分色が指定されている場合。

  ・径方向公差上限、深さ方向公差上限　は公差の値の大きい側を採用します。

  ・径方向公差下限、深さ方向公差下限　は公差の値の小さい側を採用します。

  ・貫通ポケット、貫通開口部の場合、ポケットタイプは取得しません。

  穴公差ファイル作成コマンドの詳細については、CAD側の穴公差ファイル作成コマンド(holcd)を参照してください。

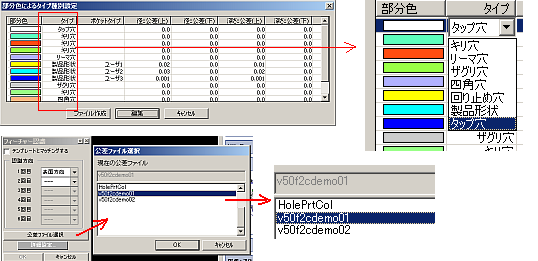

＜公差ファイルで部分色ごとに穴の種類を設定の例＞

（穴公差ファイル設定例と、 フィーチャ取り込みの時、CAD側の画面から穴公差ファイル選択の例 ）

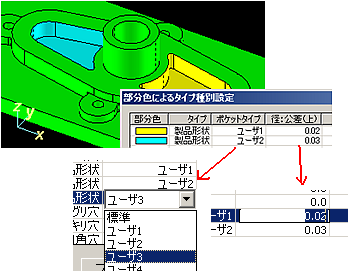

＜公差ファイルで製品形状を選択の上、ポケットタイプや公差を設定して、２次元３次元機能に反映させる例＞

（ＣＡＤ側の公差ファイル設定）	（作成工程にて公差がトレランスに反映された例）
（ＣＡＭ側のデータベース設定例）	（場所毎で経路作成モードを変える あるいは、荒取り仕上げの工程段取りを変える例）

　

＜CAD環境で穴公差ファイルを置いてある場所＞
（ディスク名"C:"はお手元のＰＣでSpace-Eインストールのディスクに読み替えてください）

Modeler	C:\HZS\Modeler\config\ja_JP.mscode\profile\デフォルト\holerc\hole_type_tolerance
Mold	C:\HZS\Modeler\config\ja_JP.mscode\profile\デフォルト\moldrc\hole_type_tolerance

• 公差ファイルを指定しない場合の穴認識のルール(CAD標準環境）
  穴形状の円筒が不完全な場合や、交差穴、形状の精度粗い、ヒーリングの状態、微小な傾斜がある場合は、このルールの通りにならない場合がありますので、目安として参考にしてください。

フィーチャの形状		穴径φ	認識されるフィーチャ種類
円筒穴 （半円状の切り欠き含む）	平底の円柱形状	0〜10	リーマ穴止め
		10〜50	キリ穴止め（標準）
		50〜	ザグリ穴
		タップ寸法表に合致 & 0〜20	タップ（メートル細目）
		タップ寸法表に合致 & 20〜	タップ（メートル並目）
	V底の円柱形状	0〜10	リーマ穴止め
		10〜	キリ穴止め(標準）
		タップ寸法表に合致 & 0〜20	タップ（メートル細目）
		タップ寸法表に合致 & 20〜	タップ（メートル並目）
	底が半球状		キリ穴止め（丸形）
	貫通		リーマ穴貫通
四角いポケット	勾配あり	−	ポケット
	立ち壁 四隅が同一Ｒフィレット	−	角穴（逃がし穴なし ）
	立ち壁 逃がし穴あり	−	角穴（逃がし穴あり ） （ＣＡＭの再編成で角穴（逃がし穴なし ）＋キリ穴に変換します。）
	立ち壁 四隅Ｒなし	−	ポケット
	立ち壁 四隅が違うＲのフィレット	−	ポケット
回り止め穴形状	立ち壁		回り止め穴
Ｏリング形状	立ち壁		Ｏリング
皿穴形状 テーパー形状 面取り形状			テーパー穴 （認識できない場合もあります）
円錐台＋円筒			テーパー穴止め （ＣＡＭの再編成でテーパ穴＋キリ穴に変換します。）
それ以外の閉じたポケット形状			ポケット
それ以外の開口部や切り欠き			開口部

　

＜CAD環境で穴認識のルールを決めているファイル＞
（ディスク名"C:"はお手元のＰＣでSpace-Eインストールのディスクに読み替えてください）

Modeler	C:\HZS\Modeler\config\ja_JP.mscode\profile\デフォルト\holerc\hole_recognition.dat
Mold	C:\HZS\Modeler\config\ja_JP.mscode\profile\デフォルト\moldrc\hole_recognition.dat

内容の詳細は、CADのオンラインヘルプを参照ください。

• 交差穴

  複数方向から認識したザグリ穴、キリ穴、リーマ穴、タップ穴がお互い交差している場合、交差した情報をＣＡＭに渡します。

  （ＣＡＤ上で干渉穴を含む）	（加工フィーチャパレットでの表示） 受け取った情報をツリー上と、色分け表示）	（作成経路） G01交差穴の穴あけ工程コードを出力し、交差部分で送り減速）

  　

ＣＡＭ側のフィーチャ再編成

1. 穴種による再編

   加工穴の中に次の穴種がある場合、加工穴を再編します。

   • 角穴（コーナー逃がしあり）
   • テーパー穴（止め穴）
   • 回り止め穴

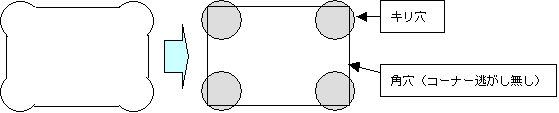

   (1)角穴（コーナー逃しあり）の場合

   加工穴の中に角穴（コーナー逃がしあり）の穴種がある場合、その角穴を４つのキリ穴と角穴（コーナー逃がし無し）に分離し、４つのキリ穴を別の加工穴としてまとめます。





   (2)テーパー穴（止め穴）の場合

   加工穴の中にテーパー穴（止め穴）の穴種がある場合、そのテーパー穴をキリ穴（止め穴）とテーパー穴（貫通穴）に分離します。





   (3)回り止め穴の場合

   加工穴の中に回り止め穴の穴種がある場合、その回り止め穴を元の加工穴から分離し、別の加工穴としてまとめます。なお、回り止め穴だけの加工穴の場合、この処理は行いません。



2. 面取り属性の工程化による再編

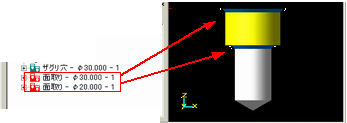

   オプションダイアログの［面取り属性の工程化］が「する」の場合、面取り属性の付いている加工穴から面取り属性を分離し、面取り属性を面取り穴として別のフィーチャグループにまとめます。



   　

3. 加工フィーチャツリーの並び順の初期値

   フィーチャの並び順の初期状態は、以下のとおり。（番号順かつ、矢印の前者が優先）


   1)	穴形状、ポケット形状の基準点Ｚ（上面側）の高い順
   2)	小径穴→大径穴
   3)	穴種 タップ→キリ→テーパ→リーマ→ザグリ→Ｏリング→角穴→回り止め穴 ※貫通か止めかによって前後することがあります。
   4)	ＸＹ面上の並び優先順は、Ｙ方向→Ｘ方向　（同径、同種の場合）
   5)	止め穴→貫通穴　（同径、同種の円筒穴の場合）

   　

フィーチャ種一覧

加工フィーチャ機能で扱うフィーチャ種の一覧です。

左側の図が平面形状、中央の図が止めタイプの断面形状、右側の図が貫通タイプの断面形状を表しています。
※各穴種の原点側面取り量、先端側面取り量は、ＣＡＭ側でのみ設定可能。ＣＡＤでは認識しません。
　他にも、ＣＡＭ側でのみ設定可能なパラメータは、以下各位置で記載します。

リーマ穴（平面形状、断面形状−止め穴、貫通穴）

・径方向公差上限/下限値 ・クリアランス (穴径と部品径の差の1/2) ・深さ方向公差上限/下限値 ・原点側面取り量 ・ユーザ属性 ・先端側面取り量

キリ穴（平面形状、断面形状−止め穴標準形、貫通穴、止め穴丸形）

・径方向公差上限/下限値 ・原点側面取り量 ・深さ方向公差上限/下限値 ・先端側面取り量 ・ユーザ属性 ・キリ穴止めタイプ

テーパー穴（平面形状、断面形状−止め穴、貫通穴） 【仕様】テーパー穴（止め穴）は、穴あけ工程作成後、テーパー穴（貫通穴）とキリ穴(止め穴）に分割されます。

・径方向公差上限/下限値 ・原点側面取り量 ・深さ方向公差上限/下限値 ・先端側面取り量 ・ユーザ属性

ザグリ穴（平面形状、断面形状−止め穴）

・径方向公差上限/下限値 ・原点側面取り量 ・深さ方向公差上限/下限値 ・ひずみ(パレット上のみ) ・ユーザ属性

タップ穴（平面形状、断面形状−止め穴、貫通穴）

・径方向公差上限/下限値 ・ネジ呼び径 ・ネジタイプ ・深さ方向公差上限/下限値 ・テーパーネジ呼び径 ・原点側面取り量 ・ユーザ属性 ・ネジピッチ ・先端側面取り量 ネジピッチはＣＡＤ側のタップ寸法表との照合で決定します。 【ネジタイプ】 ユニファイ並目ネジ ウィット並目ネジ 英式管用平行ネジ メートル並目ネジ ユニファイ細目ネジ JIS管用テーパネジ アメリカ標準管用ネジ メートル細目ネジ ミシンネジ 英式管用テーパネジ ドライシール アメリカ標準管用ネジ

角穴（平面形状、断面形状−止め穴、貫通穴）

・横方向公差上限/下限値 ・配置角度 ・先端側面取り量 ・縦方向公差上限/下限値 ・ユーザー属性 ・深さ方向公差上限/下限値 ・原点側面取り量

Ｏリング穴（平面形状、断面形状−止め穴）

・外径公差上限/下限値 ・ユーザー属性 ・内径公差上限/下限値 ※原点側Ｒ、溝底側Ｒは、 フィーチャ情報編集パネルでのみ設定可能。 ＣＡＤでは認識しない。 ・深さ方向公差上限/下限値

面取り（平面形状、断面形状−止め穴）　…※加工フィーチャパレットで面取り工程化のみに発生する種別

・径方向公差上限/下限値 ・ユーザー属性

回り止め穴（平面形状、断面形状−止め穴）

・横方向公差上限/下限値 ・深さ方向公差上限/下限値 ・先端側面取り量 ・ユーザー属性

長穴（平面形状、断面形状−止め穴、貫通穴）

・横方向公差上限/下限値 ・深さ方向公差上限/下限値 ・原点側面取り量 ・ユーザー属性 ・先端側面取り量

ポケット（平面形状、断面形状−止めタイプ、貫通タイプ） *最小幅、最小Rは底面の高さでの寸法。最小幅は適切な値ではないことがあります。

・径方向公差上限/下限値 ・ポケットタイプ ・深さ方向公差上限/下限値 ・ユーザー属性 ・テーパーの有無

開口部（平面形状、断面形状−止めタイプ、貫通タイプ） *最小幅、最小Rは底面の高さでの寸法。最小幅は適切な値ではないことがあります。

・径方向公差上限/下限値 ・ポケットタイプ ・深さ方向公差上限/下限値 ・ユーザー属性 ・テーパーの有無
