ブーリアンフィーチャ

説明

[部品作成モード]でブーリアン和・差・積コマンドを実行すると、ブーリアンフィーチャが作成されます。ブーリアンフィーチャは、和・差・積で共通のものが使用されます。作成後、パーツツリーにブーリアンフィーチャが追加されます。パーツツリーでは、ブーリアンフィーチャノードの下層に、ブーリアン対象として指示したフィーチャが追加されます。第１子ノードが、第１ワークとして指示したもので、それ以降が第２ワークとして指示したフィーチャになります。フィーチャではない単純ソリッドを指示した場合は、[固定形状]という名称のノードが追加されます。

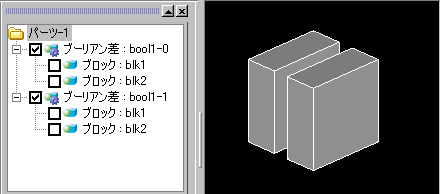

ブーリアン和・差・積コマンドを実行した結果、２つ以上のソリッドが作成されるような場合は、ブーリアンフィーチャもソリッドの数だけ作成され、パーツツリーに追加されます。その場合でもブーリアン対象のフィーチャは共有されていますので、対象フィーチャを変形した場合はすべてのブーリアンフィーチャが[再計算必要状態]になります。

パラメータ

キー名	フィーチャのシステム用名称です。現在利用されていないので、任意の値で問題ありません。
名称	フィーチャの表示用の名前です。主にパーツツリーで使用されます。目的などに応じて分かりやすい名称を自由に付けることができます。
座標変換情報	フィーチャ作成後に移動・回転等を行った場合に付加されます。詳細は別項を参照してください。
フィーチャ・タイプ	手続き型（固定値）
フィーチャ基準データム	フィーチャを作成したときのシステムのカレントデータムの名称が表示されます。データムが削除されていると「該当なし」と表示されますが、データム情報は内部的に保持しています。
ブーリアン・タイプ	ブーリアンのタイプです。実行したコマンドによって、和・差・積の３種類があります。変更することはできません。
活動化	ブーリアンをするかどうかのフラグです。０を指定する場合は、ブーリアンしません、基になるアイテムのみをフィーチャに登録します。０以外の値を指定する場合は、ブーリアンします。
