基経路を参照した突き加工の経路を作成します。

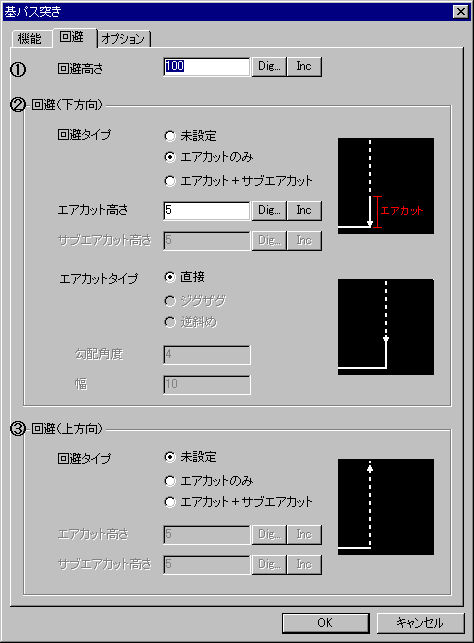

画面上をマウスでクリックすると、各パラメータを説明します。

回避高さ
回避高さを入力します。
回避高さを直接指示する場合は、Digを指示します。
IncとAbsは指示する毎に切り替わります。 Inc（相対座標）では相対値の長さ、Abs（絶対座標）ではＺ＝0からの高さを入力します。

回避 （下方向）

回避タイプ：
下向きの回避モードの設定は以下の3種類から選択します。

未設定：
エアカットはつきません。

エアカットのみ：
エアカットがつきます。

エアカット＋サブエアカット：
エアカットとサブエアカットがつきます。

エアカット高さ：
工具が下りるときのエアカットの長さまたは高さを入力します。
Inc（相対座標）では相対値の長さ、Abs（絶対座標）ではZ=0からの高さを入力します。 Digでは、直接画面上を指示して入力します。

サブエアカット高さ：
工具が下りるときのサブエアカットの長さまたは高さを入力します。Inc（相対座標）では相対値の長さ、Abs（絶対座標）ではZ=0からの高さを入力します。 Digでは、直接画面上を指示して入力します。

エアカットタイプ：
下向きのエアカットを設定します。

直接：
工具が直接下がります。

ジグザグ：
設定できません。

逆斜め：
設定できません。

勾配角度：
設定できません。

幅：
設定できません。

回避（上方向）

回避タイプ：
上方向の回避を以下の3種類から選択します。

未設定：
エアカットはつきません。

エアカットのみ：
エアカットがつきます。

エアカット＋サブエアカット：
エアカットとサブエアカットがつきます。

エアカット高さ：
工具が上がるときのエアカットの長さまたは高さを入力します。
Inc（相対座標）では相対値の長さ、Abs（絶対座標）ではZ=0からの高さを入力します。 Digでは、直接画面上を指示して入力します。

サブエアカット高さ：
工具が上がるときのサブエアカットの長さまたは高さを入力します。Inc（相対座標）では相対値の長さ、Abs（絶対座標）ではZ=0からの高さを入力します。 Digでは、直接画面上を指示して入力します。
