側面仕上げ加工用経路を作成します。

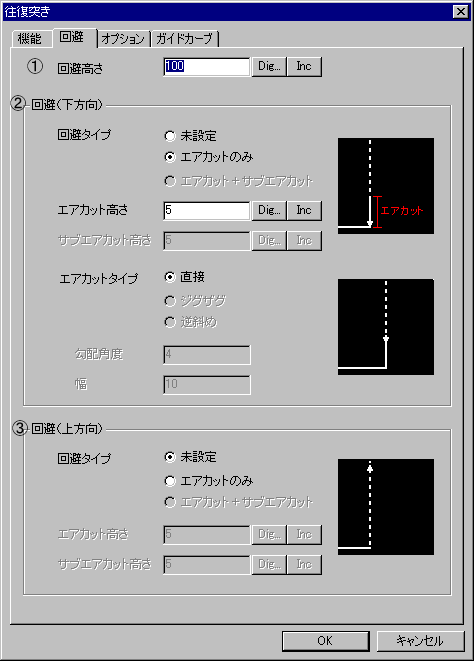

画面上をマウスでクリックすると、各パラメータを説明します。

機能
オプション
制限項目

回避高さ
回避高さを入力します。
回避高さを直接指示する場合は、Digを指示します。
IncとAbsは指示する毎に切り替わります。 Inc（相対座標）では相対値の長さ、Abs（絶対座標）ではＺ＝0からの高さを入力します。

回避 （下方向）

回避タイプ：
下向きの回避モードの設定は以下の2種類から選択します。

未設定：
エアカットはつきません。

エアカットのみ：
エアカットがつきます。

エアカット＋サブエアカット：
設定できません。

エアカット高さ：
工具が下りるときのエアカットの長さまたは高さを入力します。
Inc（相対座標）では相対値の長さ、Abs（絶対座標）ではZ=0からの高さを入力します。 Digでは、直接画面上を指示して入力します。

サブエアカット高さ：
設定できません。

エアカットタイプ：
下向きのエアカットを設定します。

直接：
工具が直接下がります。

ジグザグ：
設定できません。

逆斜め：
設定できません。

勾配角度：
設定できません。

幅：
設定できません。

回避（上方向）

回避タイプ：
上方向の回避を以下の2種類から選択します。

未設定：
エアカットはつきません。

エアカットのみ：
エアカットがつきます。

エアカット＋サブエアカット：
設定できません。

エアカット高さ：
工具が上がるときのエアカットの長さまたは高さを入力します。
Inc（相対座標）では相対値の長さ、Abs（絶対座標）ではZ=0からの高さを入力します。 Digでは、直接画面上を指示して入力します。

サブエアカット高さ：
設定できません。
