側面仕上げ加工用経路を作成します。
画面上をマウスでクリックすると、各パラメータを説明します。

回避
オプション
ガイドカーブ
制限項目

オフセット方向
オフセット方向の設定は以下の2種類から選択します。

右：
ガイドカーブの進行方向に対して右側にオフセットした経路を作成します。

左：
ガイドカーブの進行方向に対して左側にオフセットした経路を作成します。

注意) ガイドカーブの内側に経路を作成する場合、ガイドカーブのRが工具半径より大きいときのみ作成できます。
外側に経路を作成する場合、ガイドカーブのRが工具半径より小さい箇所を回避します。

ＸＹ切込み
XY切込みの設定は以下の2種類から選択します。

ピッチ：

切込み量：
XY方向の切込み量を入力します。
最終切削が下から上へ切削するように、XYピッチを自動的に調整する為、実際のピッチは設定されている値より小さくなります。

工具設定を参照する：
工具パラメータに設定されている[XY切込み量]を参照するかどうかを指定します。 チェックを指定すると、［切込み量］には、その値が反映されます。

カスプ：

カスプハイト：
フラット工具で往復突き加工をしたときに、工具通過間の削り残される量（カスプハイト）を入力します。 カスプ指定の時、ＸＹ切込み量がガイド表示されます。

突きパターン
突きパターンの設定は以下の3種類から選択します。

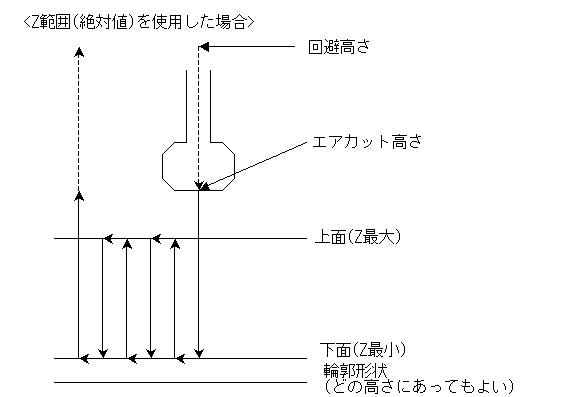

絶対：
指定されたZ高さの範囲で加工を行います。

Z最大：
絶対加工を行うときの加工範囲の最大値を入力します。

Z最小：
絶対加工を行うときの加工範囲の最小値を入力します。

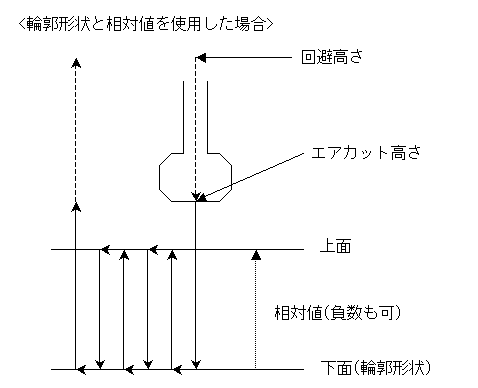

相対：
ガイドカーブのZ高さから相対高さを加えた範囲で加工を行います。

相対高さ：
加工範囲の最大高さとガイドカーブのZ高さの差を入力します 。

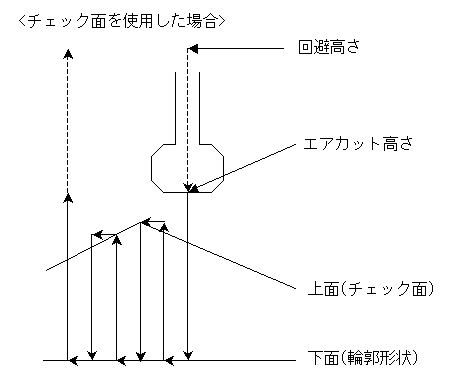

チェック面：
加工範囲の最大高さにある面を指定します。
ガイドカーブからチェック面までの高さが加工範囲になります。

取り込み：
Space-E/Modeler上のモデルを指示または2点で囲んで、モデルを設定します。
