側面仕上げ加工用経路を作成します。

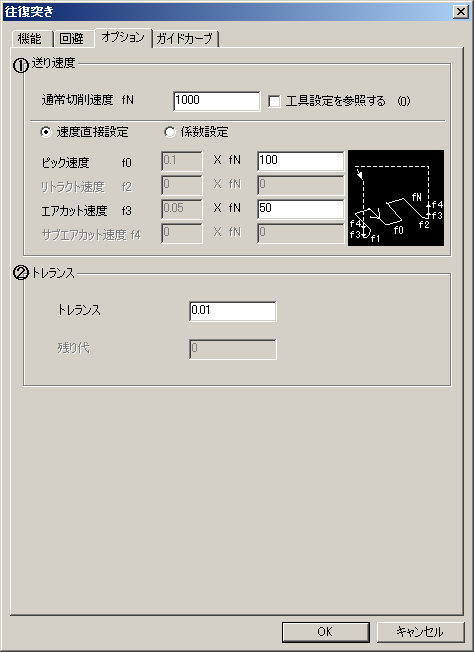

画面上をマウスでクリックすると、各パラメータを説明します。

機能
回避
ガイドカーブ
制限項目

送り速度
送り速度を設定します。

通常切削速度：
切削速度を入力します。

工具設定を参照する：
工具パラメータに設定されている送り速度を参照するかどうかを設定します。
工具パラメータの［送り速度］を参照する場合、［通常切削速度］には、その値が反映されます。

　

通常切削速度以外の速度では、直接に送り速度を指定するか、通常切削速度に対する係数で指定するかを選択できます。

速度直接指定：

通常切削速度以外の速度を、直接に送り速度を指定します。

係数指定：

通常切削速度以外の速度を、通常切削速度に対する係数で指定します。

　

ピック速度：
参照しません。

リトラクト速度：
設定できません。

エアカット速度：
エアカット速度を入力します。
エアカットを指定している場合、エアカットの部分に付く送り速度です。

　

（パネル上のアイコンは、送り速度がつく部位のイメージを表しています。実際に作成する経路形状ではありません。）

トレランス
トレランスを設定します。

トレランス：
チェック面を多面体近似する許容誤差を設定します。曲面との誤差がこれ以下になるように計算します。この値を大きくすると、基の曲面形状との誤差が大きくなり、加工表面が粗くなります。
小さくすると誤差は小さくなりますが、経路のアイテム数が多くなりＮＣデータ量も多くなります。

残り代：
設定できません。
