側面仕上げ加工用経路を作成します。
画面上をマウスでクリックすると、各パラメータを説明します。

機能
回避
オプション
制限項目

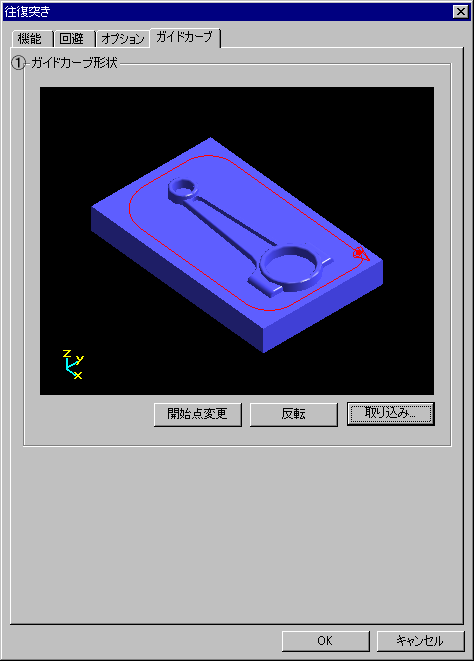

ガイドカーブ形状
設定された任意のガイドカーブ形状を基に経路を作成します。
ガイドカーブは、線分･円弧を使用することができます。指定できるガイドカーブは一本のみです。
作成される経路側にRが工具半径以下のカーブがあるとエラーが出ます。

設定したモデル(プレビューファイルがある場合のみ)とガイドカーブ形状が表示されます。
プレビュー画面上で右クリックすると、コンテキストメニューが表示され、ビューを変更することができます。
また、キーボードとマウスによるビューイングも可能です。

マウスビュー操作はシステム設定のビュー操作の指定によって違いがあります。

	形状の開始点を変更します。
	形状の加工方向を反転します。
	Space-E/Modeler上のモデルを指示して取り込みます。

注意）
工具半径以下のRを含むガイドカーブはエラーとなります。
