輪郭加工の経路を作成します。

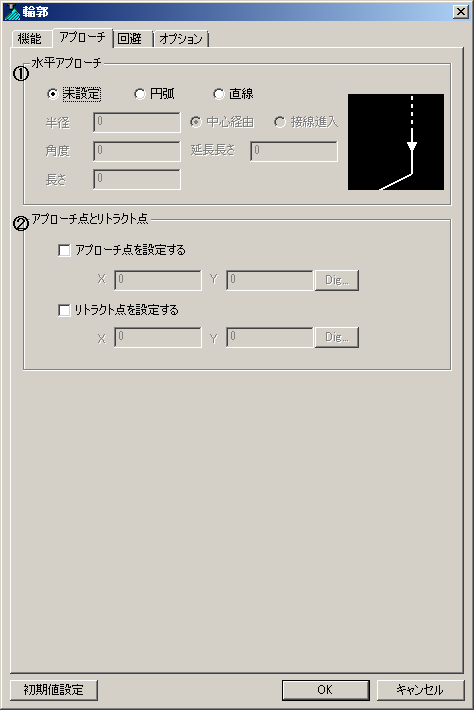

画面上をマウスでクリックすると、各パラメータを説明します。
加工対象形状の境界は加工範囲ノードにて設定します。もし形状設定されていない場合、ワーク形状から矩形を得て参照します。

機能
回避
オプション
制限項目

水平アプローチ
水平アプローチの設定は以下の3種類から選択します。

未設定：
水平アプローチを設定しません。

円弧：
アプローチ円弧を設定します。
アプローチ円弧とは、輪郭加工や等高線加工などで、形状の接線方向から工具を近づけるための円弧です。

直線：
水平アプローチを直線に設定します。

　

半径：
アプローチ円弧の半径を入力します。
0を入力すると円弧はつきません。
マイナス値を入力すると工具径に対する倍率となります。

角度：
アプローチ円弧の角度を入力します。
0を入力すると直線アプローチになります。

中心経由：
円弧中心を通るアプローチを作成します。

接線進入：
円弧アプローチの円弧へ接線で進入するアプローチを作成します。

延長長さ：
接線で進入する部分の長さを指定します。

中心経由	接線進入（赤矢印は「延長長さ」の部分）

　

長さ：
直線アプローチの長さを入力します。
0を入力すると直線アプローチはつきません。

アプローチ点とリトラクト点
アプローチ点とリトラクト点を設定するかどうかを選択します。

アプローチ点を設定する：
工具が下りるアプローチ点のXY座標を設定します。 Digでは、直接画面上を指示して入力します。

リトラクト点を設定する：
工具が回避するリトラクト点のXY座標を設定します。Digでは、直接画面上を指示して入力します。
