トロコイド…機能
|
機能パラメータ
|
|
トロコイド…機能 |
|
|
トロコイド経路によって荒取りする経路を作成します。
画面上をマウスでクリックすると、各パラメータを説明します。
 |

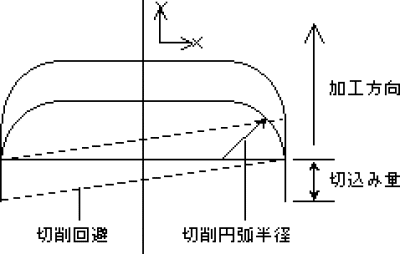

切削円弧半径：
切削円弧半径を入力します。
 |
削り残り部の切削：
トロコイド加工において削りきれなかった残形状部分を、基経路の形にまで切削します。

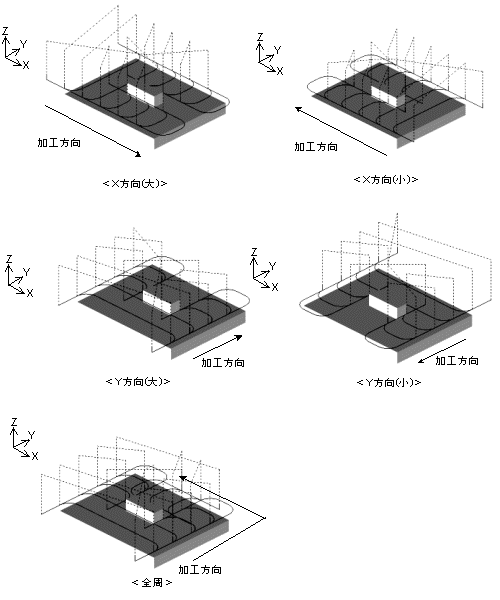

ＸＹ方向への切込みピッチは、指定されている切込み量の半分です。加工方向：
加工方向の設定は以下の5種類から選択します。Ｘ方向（大）：
Ｘ軸の＋方向に沿って加工する経路を作成します。Ｘ方向（小）：
Ｘ軸の−方向に沿って加工する経路を作成します。Ｙ方向（大）：
Ｙ軸の＋方向に沿って加工する経路を作成します。Ｙ方向（小）：
Ｙ軸の−方向に沿って加工する経路を作成します。全周：
モデルの周囲から削れる限り、各方向から切削する経路を作成します。
 |
ピッチ：
切込み量：
1回の切込み深さを入力します。
Ｚ等間隔の切込みをします。工具設定を参照する：
工具パラメータに設定されている[Z切込み量]を参照するかどうかを指定します。 チェックを指定すると、［切込み量］には、その値が反映されます。カスプ：
カスプハイト：
入力したカスプハイト量によりＺ方向のピッチを求めます。
カスプハイトとは、加工したときに、あるピッチでのミル通過間に削り残される量のことです。
切込み量が一定ではないので、ピッチはガイド表示されません。注意）モデル平坦面に対して、最大でカスプ最小の値分だけ残ることがありますが、必ず平面高さに経路作成することは以前から保証していません。
 |
カスプ最大：
最大切込み深さを入力します。
カスプハイトからＺ方向のピッチを求める際に、急勾配部分のピッチが大きくなるので、ピッチがこの値よりも大きくならないように制御します。
 |
カスプ最小：
最小切込み深さを入力します。
カスプハイトからＺ方向のピッチを求める際に、平坦部分のピッチが小さくなるので、ピッチがこの値よりも小さくならないように制御します。
 |
ピッチ：
切込み量：
ＸＹ方向の切込み量を入力します。工具設定を参照する：
工具パラメータに設定されている[XY切込み量]を参照するかどうかを指定します。 チェックを指定すると、［切込み量］には、その値が反映されます。カスプ：
カスプハイト：
ボールエンドミルによる加工をしたときに、ミル通過間の削り残される量を入力します。 カスプ指定の時、ＸＹ切込み量がガイド表示されます。カスプハイト量に基づいて平面上にボール工具、フラット工具を並べたイメージで算出したピッチにより経路作成します。
注意)下図はカスプ指定にて作成された経路の加工イメージで左側は経路が平行する箇所のピッチ方向の断面、右側は経路コーナー間の断面。左図平行方向では指定のカスプ高さとなりますが、右図経路のコーナー部では指定どおりのカスプ高さとはなりません。

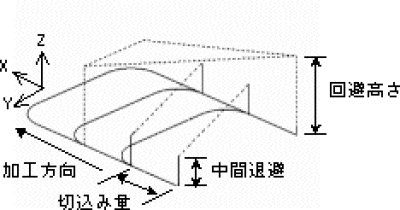

中間退避高さを指定する
高さ：
中間退避高さを入力します。
設定されていないときは、回避高さで次の切削と接続します。
高さは、常にinc(相対値)です。
 |
加工条件
Ｚ切込み
ＸＹ切込み
中間退避
