トロコイド経路によって荒取りする経路を作成します。

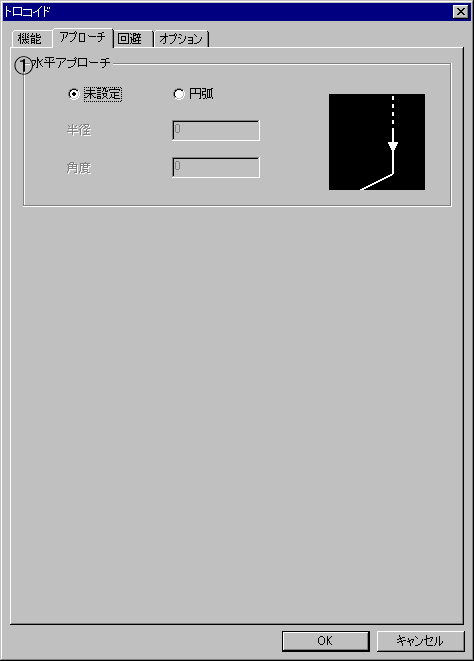

画面上をマウスでクリックすると、各パラメータを説明します。

機能
回避
オプション
制限項目

水平アプローチ
水平アプローチの設定は以下の2種類から選択します。

未設定：
水平アプローチを設定しません。

円弧：
アプローチ円弧を設定します。

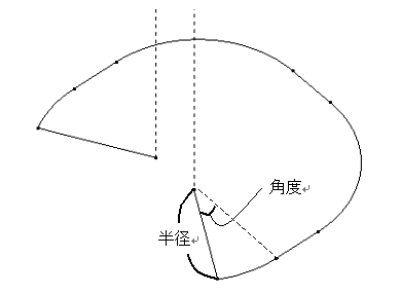

アプローチ円弧とは、形状の接線方向から工具を近づけるための円弧です。

半径：
アプローチ円弧の半径を入力します。
0を入力すると円弧はつきません。
マイナス値を入力すると工具径に対する倍率となります。

角度：
アプローチ円弧の角度を入力します。
0を入力すると円弧はつきません。
