３次元モデルに簡易文字、注記を付加します．
 |
距離測定 | MDIS2 | アイテム間および指示位置間の距離を計測し、画面にマークアップを表示します |
 |
半径測定 | MRAD | 半径を計測し、画面にマークアップを表示します |
 |
角度測定 | MANG2 | 角度を計測し、画面にマークアップを表示します |
 |
勾配角度測定 | TAMD | 面の勾配角度を計測し、画面にマークアップを表示します |
 |
曲率半径測定 | VERR2 | フィレット面の曲率半径を計測し、画面にマークアップを表示します |
 |
座標点 | CVMD | 指示された位置の座標値をマークアップアイテムで作成します |
 |
文字 | OTXT | 文字を表示します |
 |
ラスタ文字の外形抽出 | FO | ラスタ文字列の外形線を作成します |
 |
注記 | OANT | 注記を表示します |
 |
図形 | ODRW | 矢印、円形を表示します |
 |
文字編集 | MTAM | テキスト、注釈の文字を修正します |
 |
２Ｄ要素移動 | M2DM | ２次元マークアップアイテム（矢印、円形、文字）の位置を移動します |
測定値
|

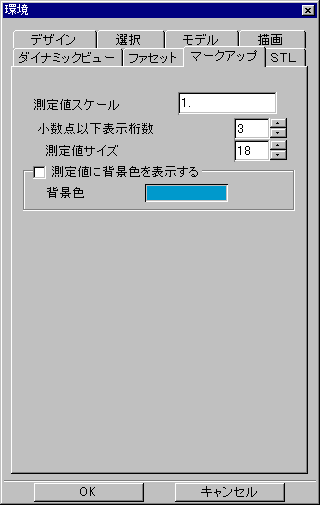

測定値のスケール、小数点以下の表示桁数、測定値サイズおよび測定値の背景色は、〈設定/環境設定／マークアップ〉で設定します． 測定値のフォントの種類や矢印のサイズ、開き角度は変更できません． 3次元マークアップアイテムは、アイテムの削除、属性の変更およびアイテムの移動、複写以外の編集はできません． |
 |
