電極設計／電極（指示図出力）（ELEC）

放電加工する面群から３次元の電極モデルおよび加工指示図を作成する

［説明］

• キャビ形状またはコア形状と、放電加工を行うフェイスを指示します．
• 「電極作成」ダイアログで、作成する電極の設定をします．
• [誤差]では、設定された値以下の隙間を補正し ます．指定可能な範囲は0.000001〜1.0です．
• [電極を定義する]では、電極の各種パラメータ を指定します．

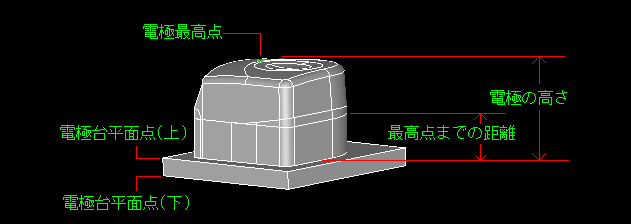

  • [電極の高さ]では、電極の高さを指定します．
  • [最高点までの距離]では、キャビコアの最高点までの距離を設定します．
  • [XY平面までの距離]では、電極台平面点(上)からXY平面までの距離を設定します．
  • [勾配角度]では、電極の勾配を設定します．
  • [干渉をチェックする]では、作成された電極と放電加工する面の干渉をチェックします．干渉部分があった場合は、情報パ ネルが表示され、干渉部分が一時的に赤色で強調表示されます．
• [放電ギャップ(減寸)] では、電極と放電加工する面との隙間についての各種設定を行います．
  [減寸方式]で、減寸方法を選択します．
  • [なし]では、放電ギャップの設定は行いません．

  • [３D]では、放電ギャップが３D形状に反映されます．

  • [平面]は、現バージョンではサポートされておりません．

  • [放電ギャップ]では、電極と放電加工する面との隙間を設定します．

  • [放電ギャップを3Dに反映する]をチェックすると、[放電ギャップ]で設定した値が3D形状に反映されます．
    設定された値は加工指示図の転記情報にも反映されます．

• [領域をトリムする]では、指示したセットで放電 領域をトリムします．
  セットは平面上に定義されている必要はありませんが、閉じている必要があります．
• [領域を延長する]では、放電領域の端部を[延長方向]に[延長距離]で入力した量だけ、延長することができます．
• [延長距離]では、領域を延長する際の延長量を入力します．
• [延長方向]で、延長方法を選択します．
  • [接線]では、接線方向に延長されます．
  • [曲率]では、延長位置での曲率を保って延長されます．
• [電極台の形]では、電極台をブロック1段、ブロック2段、円柱1段、円柱2段から選択します．
  • ブロックの場合、位置出し面の面取りを作成することができます．
    面取りする角は、右上、左上、右下、左下の4方向から選ぶことができます．
    2段の場合、1段目か2段目かを選ぶことができます．
• 放電加工FACEを指示する時に[領域選択]を押下すると、領域を指定して面を自動認識指示することができます．
  • 領域の形状は[電極台の形]で指定した形状となります．
  • 数値入力またはガイドシンボルの操作により、領域の位置、サイズを調整します．
  • キャビまたはコアブロックとして指示したアイテムの面が自動認識されます．
  • 領域指定時に面を直接指示することで、放電加工面を追加または解除することができます．
  • 面を指示してから、[領域選択]を実行して別の面を選択した場合、最初に指示した面と[領域選択]で選択した面が放電加工FACEとして認識されます．
  • [領域選択]は複数回実行して、複数領域の面を選択できます．
• [電極基準点]では、電極基準点のZ位置を[電 極台平面点(下)]、[電極台平面点(上)]、[電極最高点]から選択します．加工指示図に付記される内容に反映されます．

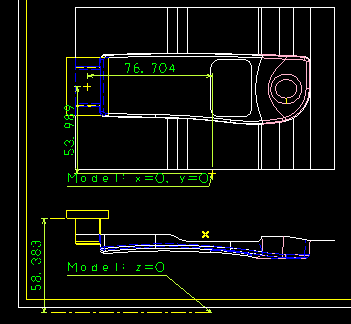

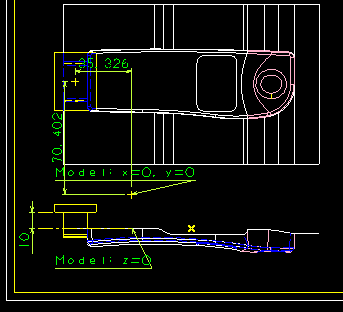

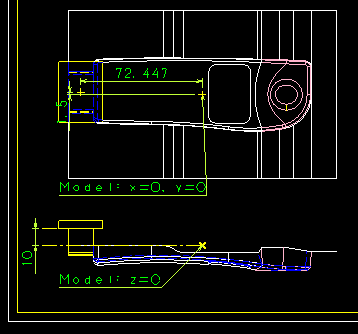

• [放電加工原点]では、放電加工原点を選択しま す．加工指示図に付記される内容に反映されます．
  • [自動]では、原点のXYは平面図の中心位置、Zはキャビ・コアの最高点に自動設定されます．

  • [３D指示]では、３次元上で指示した点が原点となります．

  • [２D指示]では、XY平面上の一点を指示します．Zはキャビ・コアの最高点で固定されます．

• [加工指示図への転記情報]では、加工指示図へ記 載される情報を設定します．
  • [電極の最大寸法を付記する]では、電極の最大寸法が加工指示図に作成されます．




• XY平面までの距離は、電極台平面点(上)からXY平面までの距離です．
• 電極の高さは、数値入力またはガイドシンボルの操作により変更できます．
• 電極基準点のXY座標は、電極の高さを設定後に[電極基準点]の[中心]、[左上]、[左下]、[右上]、[右下]のいずれかを 選択することにより変更できます．
• 電極台の中心位置(電極基準)およびサイズは、数値入力またはガイドシンボルの操作により変更できます．
• 電極作成後、電極加工指示図を作成するかどうか選択します．
• 電極加工指示図は、《加工指示図》でも作成できます．

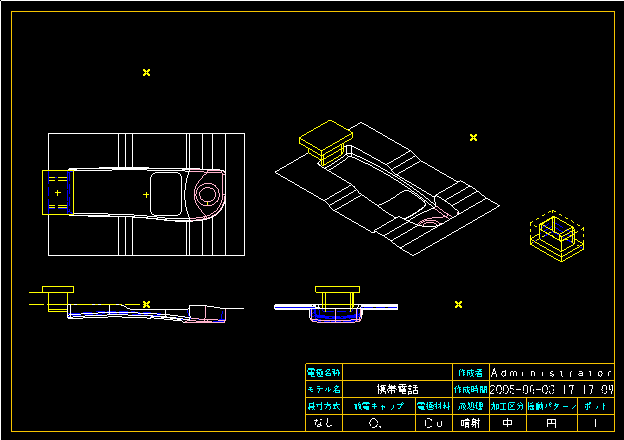

• 加工指示図には、キャビ形状またはコア形状の投影図と電極の投影図が作成されます．加工指示図は、アレンジモードに作成されます．
• 加工指示図を作成する際には、「インストールフォルダ\Modeler\config\[各言語]\template」フォルダにある、電極図面用の図面 枠のモデルが選択されたサイズに応じて自動的に開かれます．図面枠の表題欄の各項目は、表題欄設定コマンドで表題欄を変更することができま す．
• 加工指示図(電極図面)用の表題欄項目を指定するファイルとして、elec_value.txtが「インストールフォルダ\Modeler\config \[各言語]\template」フォルダにあり、標準図面用のファイルvalue.txtと同様の方法で各項目名称を設定できます．また、 elec_value.txtの設定を行った際には、同じフォルダにある、elec_attribute_index.txtファイルも同様に変更する必 要があります．
• 表題欄の設定方法については概要の「表題欄」を参 照してください．また、各表題欄の入力候補ファイルはデフォルトで以下のファイルが設定されています．
  • elec_ekisyori.txt
  • elec_gensun.txt
  • elec_kakoukubun.txt
  • elec_mgpot.txt
  • elec_youdou.txt
  • elec_zairyo.txt
• 図面作成時、表題欄文字のフォントは、文字パラメータの[フォント]を参照して決定されます．
• 図面管理パネルの[図面名称][図面番号]に表題欄の対応するデータを読み込ませるために指定するファイルとして、
  value_elec_aron.txtが「インストールフォルダ\Modeler\config\[各言語]\template」フォルダにあり、
  標準図面用のファイルvalue_aron.txtと同様の方法で表示したいデータを設定できます．
  図面管理パネルについては「図面管理パネル」 を参照してください．

• [加工指示図への転記情報]の[コメント]に記述した情報は、図面管理ダイアログの[コメント]欄に反映されます．
