指定された断面形状(ガイドカーブ)を基準として、側面部を対象とした加工を行う経路を作成します。

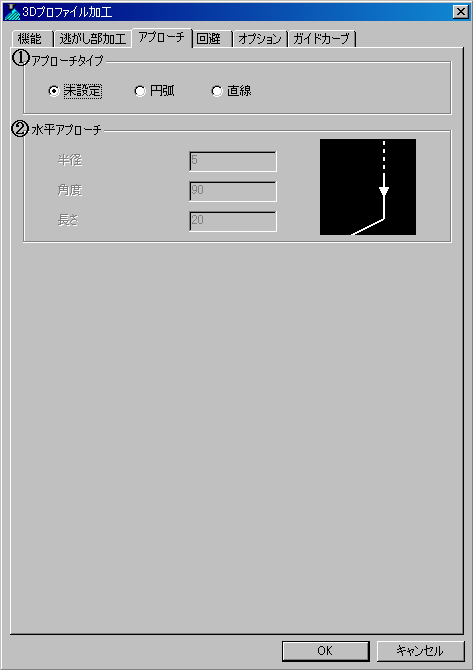

画面上をマウスでクリックすると、各パラメータを説明します。

機能
逃がし部加工
回避
オプション
ガイドカーブ
制限項目

アプローチタイプ

アプローチの設定は以下の3種類から選択します。

未設定：
水平アプローチを設定しません。

円弧：
アプローチ円弧を設定します。
アプローチ円弧とは、輪郭加工や等高線加工などで、形状の接線方向から工具を近づけるための円弧です。

直線：
水平アプローチを直線に設定します。

オフセット方向

半径：
アプローチ円弧の半径を入力します。
0を入力すると円弧はつきません。
マイナス値を入力すると工具径に対する倍率となります。

角度：
アプローチ円弧の角度を入力します。
0を入力すると直線アプローチになります。

長さ：
直線アプローチの長さを入力します。
0を入力すると直線アプローチはつきません。
