等高線削り残し…オプション
|
機能パラメータ
|
|
等高線削り残し…オプション |
|
|
荒取り加工で削り残った領域に中荒取りの経路を作成します。

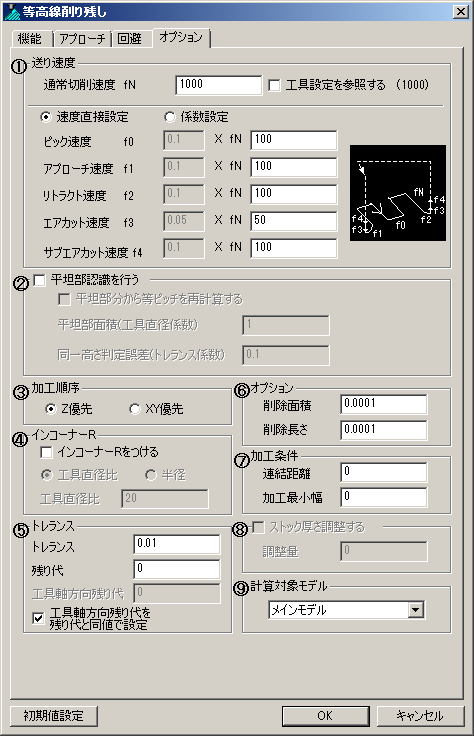

画面上をマウスでクリックすると、各パラメータを説明します。
|
通常切削速度：
切削速度を入力します。工具設定を参照する：
工具パラメータに設定されている送り速度を参照するかどうかを設定します。
工具パラメータの［送り速度］を参照する場合、［通常切削速度］には、その値が反映されます。
通常切削速度以外の速度では、直接に送り速度を指定するか、通常切削速度に対する係数で指定するかを選択できます。
速度直接指定：
通常切削速度以外の速度を、直接に送り速度を指定します。
係数指定：
通常切削速度以外の速度を、通常切削速度に対する係数で指定します。
ピック速度：
ピック速度を入力します。
ある断面から次の断面に切削で移るときのピック部分につく送り速度です。アプローチ速度：
アプローチ速度を入力します。
経路の形状沿いアプローチ、水平アプローチの部分につく送り速度です。エアカットタイプがジグザグまたは逆斜めのときは、切込み部分につく送り速度です。リトラクト速度：
リトラクト速度を入力します。
水平アプローチ指定時のリトラクト部分や、自動で水平方向へリトラクト付加する部分に付く送り速度です。エアカット速度：
エアカット速度を入力します。
エアカット[直接]を指定している場合、あるいは、ある断面から次の断面で垂直に降りる箇所に付く送り速度です。サブエアカット速度：
サブエアカット速度を入力します。
エアカットをサブエアカット付きにしている場合、サブエアカットの部分に付く送り速度です。
 |

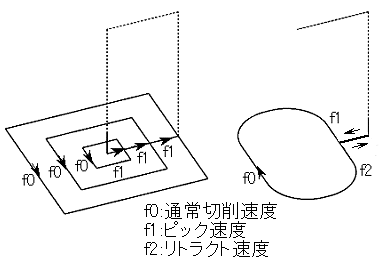

（パネル上のアイコンは、送り速度がつく部位のイメージを表しています。実際に作成する経路形状ではありません。）
平坦部認識を行う
加工形状の平坦な部分を自動認識して、経路をその高さに作成させるか選択します。
平坦部分から等ピッチを再計算する：
平坦部の経路から、［Ｚ切込み］−［切込み量］で指定したピッチで経路を作成するかどうかを設定します。
再計算しない場合は［切込み量］で指定した一定ピッチの経路の間に、平坦部の経路が挿入された経路になります。
 |
平坦部面積（工具直径係数）：
入力した平坦部面積（工具直径係数）をもとに、平坦部に経路を作成するかどうか設定します。工具の断面積と、形状の平坦部分の面積を比較し、下記の条件が成立した場合に、その平坦部に経路を作成します。
「平坦部分の面積＞工具断面積× 平坦部面積（工具直径係数）」 平坦部面積（工具直径比）の値を小さくすると、微少な平坦部にも経路を作成します。
 |
同一高さ判定誤差（トレランス係数）：
同一高さとみなす範囲量（高さ）をトレランスに対する係数で指定します。 平坦部高さが同一とみなされる高さ＝トレランス*同一高さ判定誤差（トレランス係数）

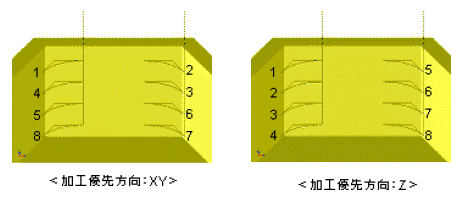

加工順序
削り残し形状を優先的に接続していく方向を設定 します。
Ｚ優先：
Ｚ方向に繋がる形状を順に追って削ります。ＸＹ優先：
ある高さ上の形状を全て削ってから、下の段に移ります。
 |

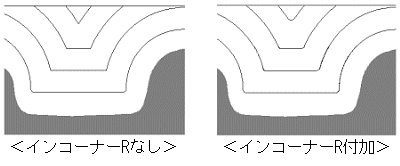

インコーナーＲをつける：
経路のインコーナー部に円弧を付けます。高速切削での減速回避、コーナー部での削り込みを防止します。
 |
工具直径比：
工具半径比：
インコーナーに付く円弧の大きさ（半径）を工具直径に対する比率（％）で設定します。 例えば、工具直径比が20(%)の場合、工具の直径が50ならば、インコーナーに付く円弧の半径は10となります。半径：
半径：
インコーナーに付く円弧の大きさ（半径）を指定します。
トレランス：
曲面上で、経路を作成するときの許容誤差を入力します。曲面との誤差がこれ以下になるように計算します。この値を大きくすると、基の曲面形状との誤差が大きくなり、加工表面が粗くなります。
小さくすると誤差は小さくなりますが、経路のアイテム数が多くなりＮＣデータ量も多くなります。
 |
残り代：
曲面に対する残り代（仕上げ代）を入力します。工具コーナー半径未満のマイナス値を入力することもできます。
 |
工具軸方向残り代：
工具軸方向の残り代を指定します。
工具軸方向とXY方向残り代を別の値にする場合、まず、XY方向残り代を「残り代」に指定し、次に「工具軸方向残り代」に値を入力してください。
下図のように平坦面を先に仕上げて、後で側面の残り代分を加工したい場合には、残り代に任意の値、工具軸方向残り代には0を指定にて経路作成できます。
 |
|
<残り代>0、工具軸方向残り代=0の例>
|
工具軸方向残り代を残り代と同値で設定：
工具軸方向の残り代と残り代を同じ値に指定します。
チェックを入れた場合、 工具軸方向残り代の設定は灰色表示となり、残り代の入力値が両方の残り代に反映されます。
削除面積：
削除面積に入力した値をもとに、微小経路を作成するかどうか設定します。工具断面の面積と等高線断面の面積を比較し、下記の条件が成立するとき、その削り残り部分の等高線経路を作成しません。
「等高線断面の面積または、等高線削り残り領域＜工具断面面積×削除面積（工具断面積比）」 微小経路を削除するときは、この値を大きくします。
逆に、微小経路を作成するときは、この値を小さくします。通常は初期値のままご使用ください。注意）
通常は0.0001を指定します。
寸法の小さいモデルや工具径が1mmなどの小さい場合で経路が不足する場合に小さい値を設定して下さい。
大きい値を設定するとオス形状の頂上部で削り残りやモデル干渉する経路が作成されることがあります。注意）
Ver.4.5以前の作業pddをVer.4.6で開いた場合、「３次元削り残り部を考慮する」がＯＮに自動設定Ver.4.5以前の初期値である0.1のままになっています。そのまま経路作成すると、部分的に経路が作成されないことがあります。
「削除面積」の設定を0.0001などの小さい値に変更して下さい機能パレット、工程パレット、テンプレートの同設定も変更することをお奨めします。
なお、等高線削り残し以外の機能の「削除面積」については変更ありませんので御注意下さい。
もし、0.0001での不要なパス発生が気になるようであれば、「加工最小幅」を0.1に設定などにて回避する方法もあります。
削除長さ：
削除長さに入力した値をもとに、微小経路を作成するかどうか設定します。工具の直径（長さ）と等高線の長さを比較し、下記の条件が成立するとき、その等高線断面の経路を作成しません。
「等高線断面の長さ＜工具直径×削除長さ（工具直径比）」 微小経路を削除するときは、この値を大きくします。
逆に、微小経路を作成するときは、この値を小さくします。通常は初期値のままご使用ください。注意）
通常は0.0001を指定します。
寸法の小さいモデルや工具径が1mmなどの小さい場合で経路が不足する場合に小さい値を設定して下さい。
大きい値を設定するとオス形状の頂上部で削り残りやモデル干渉する経路が作成されることがあります。
注意）
Ver.4.5以前の作業pddをVer.4.6で開いた場合、「３次元削り残り部を考慮する」がＯＮに自動設定Ver.4.5以前の初期値である0.1のままになっています。そのまま経路作成すると、部分的に経路が作成されないことがあります。
「削除長さ」の設定を0.0001などの小さい値に変更して下さい。
機能パレット、工程パレット、テンプレートの同設定も変更することをお奨めします。
なお、等高線削り残し以外の機能の「削除長さ」については変更ありませんので御注意下さい。
 |
連結距離：
複数の削り残し領域を切削送りで連結する距離を入力します。
連結距離＞削り残し領域間の距離のとき、切削送りで連結します。連結距離＜削り残し領域間の距離のとき、早送りで回避して連結します。
 |
加工最小幅：
加工最小幅が削り残し幅より小さいとき、経路を作成しません。加工最小幅は0.01以上の値を設定します。
それ以下を設定しても0.01で処理します。
 |
ストック厚さ調節する
[機能]-[切削範囲]で[前工程の経路参照]を指定した場合、前工程の残り代との差分を加工したい場合、または、逆に前工程で加工済の部分に発生する余分な経路を出したくない場合にチェックすると、「調整量」に指定された値でストックの形状を仮想で補正し、経路計算を行います。
調整量：
加工対象となるストック形状の厚み補正量を指定します。
設定値が負の場合は余分な経路を出さない方向に、設定値が正の場合は微小な残り部にも経路を出力するように作成します。設定値が０に近いほど補正量は小さくなります。
また、経路の出力具合を調整するには、工程設計の[作業プロパティー]-[設定]-[ストック]にて分割数を大きくするか、ピッチ指定でピッチを小さくしてください。
計算対象モデル
メインモデル、メインモデル＋サブモデル、自由に組み合せから計算対象とするモデルを選択します。
「自由に組み合わせ」を選択すると、計算対象モデル設定ダイアログが表示されます。計算対象モデル設定ダイアログでは、モデル設定ダイアログでモデルを設定したツリーアイテムが表示されるので、計算対象とするモデルにチェックします。
 |
● デュアルCPU対応について
この機能では、デュアルCPUマシンやマルチコアCPUのマシンに対してCPUを有効に使用する計算が行えます。以下の設定をすればデュアルCPUでの計算速度が[1]の設定よりも速くなります。
詳細はＣＬマネージャーの「設定」の欄を参照ください。
 |
