領域加工の経路を作成します。
画面上をマウスでクリックすると、各パラメータを説明します。
加工対象形状は加工領域・島領域パネルにて設定します。もし形状設定されていない場合、エラーとなります。

機能
アプローチ
回避
制限項目

送り速度
送り速度を設定します。

通常切削速度：
切削速度を入力します。

工具設定を参照する：
工具パラメータに設定されている送り速度を参照するかどうかを設定します。
工具パラメータの［送り速度］を参照する場合、［通常切削速度］には、その値が反映されます。

　

通常切削速度以外の速度では、直接に送り速度を指定するか、通常切削速度に対する係数で指定するかを選択できます。

速度直接指定：

通常切削速度以外の速度を、直接に送り速度を指定します。

係数指定：

通常切削速度以外の速度を、通常切削速度に対する係数で指定します。

　

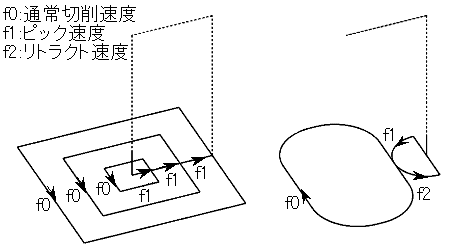

ピック速度：
ピック速度を入力します。
ある断面から次の断面に切削で移るときのピック部分につく送り速度です。

アプローチ速度：
アプローチ速度を入力します。
切削前のアプローチ部や、カットアプローチ部につく送り速度です。エアカットタイプがジグザグまたは逆斜め切込みのときは、切込み部分につく送り速度です。

リトラクト速度：
リトラクト速度を入力します。
加工後のリトラクト部分に付く送り速度です。

エアカット速度：
エアカット速度を入力します。
エアカット[直接]を指定している場合、あるいは、ある断面から次の断面で垂直に降りる箇所に付く送り速度です。

サブエアカット速度：
サブエアカット速度を入力します。
エアカットをサブエアカット付きにしている場合、サブエアカットの部分に付く送り速度です。

（パネル上のアイコンは、送り速度がつく部位のイメージを表しています。実際に作成する経路形状ではありません。）

インコーナーＲ
インコーナー部分に円弧を付けます。

インコーナーＲをつける：
経路のインコーナー部に円弧を付けます。高速切削での減速回避、コーナー部での削り込みを防止します。

工具直径比：

工具直径比：
インコーナーに付く円弧の大きさ（半径）を工具直径に対する比率（％）で設定します。 例えば、工具直径比が20(%)の場合、工具の直径が50ならば、インコーナーに付く円弧の半径は10となります。

半径：

半径：
インコーナーに付く円弧の大きさ（半径）を指定します。

輪郭加工

輪郭加工を行う：
経路作成後、輪郭を加工します。

ピック部形状
ピック部の形状タイプを以下の3種類から選択します。

線分：
ピック部の経路を線分で作成します。

円弧：
ピック部の経路を半円で作成します。

Ｓ字：
ピック部の経路をＳ字で作成します。

<線分>	<円弧>	<S字>

トレランス
トレランスを設定します。

トレランス：
エアカットの「ジグザグ」「逆斜め」が経路の円弧要素上に付加される時、線分近似するために使用されます。

XY方向残り代：
領域に対してXY方向の残り代（仕上げ代）を入力します。

注意）
境界に対する工具位置が境界上の場合、残り代は対応していません。

Z方向残り代：
領域に対してZ方向の残り代（仕上げ代）を入力します。
Z最小の高さに対してZ残り代分増分した位置まで経路を作成します。
